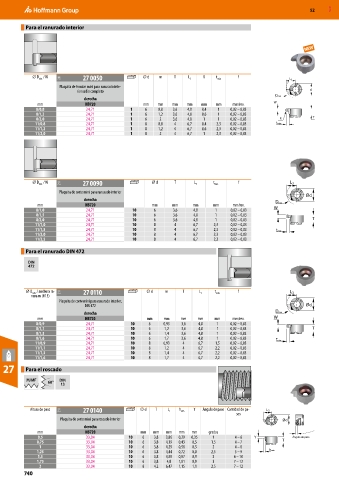

Page 740 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Para el ranurado interior

⌀ D / W 21I 27 0050 ⌀ d w T L 3 R t máx. f L 3
mín.
Plaquita de tronzar mini para ranurado inte-
rior radio completo
min
derecha
mm HB720 mm mm mm mm mm mm mm/rev.
8/0,8 24,71 1 6 0,8 3,6 4,8 0,4 1 0,02 – 0,03
8/1,2 24,71 1 6 1,2 3,6 4,8 0,6 1 0,02 – 0,03
8/2,0 24,71 1 6 2 3,6 4,8 1 1 0,02 – 0,03
11/0,8 24,71 1 8 0,8 4 6,7 0,4 2,3 0,02 – 0,03 máx
11/1,2 24,71 1 8 1,2 4 6,7 0,6 2,3 0,02 – 0,03
11/2,0 24,71 1 8 2 4 6,7 1 2,3 0,02 – 0,03

⌀ D / W 21I 27 0090 ⌀ d T L 3 t máx. f L 3
mín.
Plaquita de corte mini para ranurado interior
derecha
mm HB720 mm mm mm mm mm/rev. min
8/1,0 24,71 10 6 3,6 4,8 1 0,02 – 0,03
8/1,5 24,71 10 6 3,6 4,8 1 0,02 – 0,03
8/2,0 24,71 10 6 3,6 4,8 1 0,02 – 0,03
11/1,0 24,71 10 8 4 6,7 2,3 0,02 – 0,03
11/1,5 24,71 10 8 4 6,7 2,3 0,02 – 0,03 máx
11/2,0 24,71 10 8 4 6,7 2,3 0,02 – 0,03
11/2,5 24,71 10 8 4 6,7 2,3 0,02 – 0,03
Para el ranurado DIN 472

DIN
472

⌀ D / anchura ra- 21I 27 0110 ⌀ d w T L 3 t máx. f L 3
mín.
nura m (H13)
Plaquita de corte mini para ranurado interior,
DIN 472
derecha min
mm HB720 mm mm mm mm mm mm/rev.
8/0,9 24,71 10 6 0,93 3,6 4,8 1 0,02 – 0,03
8/1,1 24,71 10 6 1,2 3,6 4,8 1 0,02 – 0,03
8/1,3 24,71 10 6 1,4 3,6 4,8 1 0,02 – 0,03
8/1,6 24,71 10 6 1,7 3,6 4,8 1 0,02 – 0,03
11/0,9 24,71 10 8 0,93 4 6,7 1,5 0,02 – 0,03 máx
11/1,1 24,71 10 8 1,2 4 6,7 2,2 0,02 – 0,03
11/1,3 24,71 10 8 1,4 4 6,7 2,2 0,02 – 0,03
11/1,6 24,71 10 8 1,7 4 6,7 2,2 0,02 – 0,03
27 Para el roscado

M/MF DIN
60° 13

Altura de paso 21I 27 0140 ⌀ d T L 3 h mín Y Ángulo de paso Cantidad de pa- L 3
sos
Plaquita de corte mini para roscado interior
derecha
mm HB720 mm mm mm mm mm grados
0,5 33,04 10 6 3,8 3,86 0,29 0,35 1 4 – 6 Ángulo de paso
0,75 33,04 10 6 3,8 4,19 0,43 0,5 1,5 4 – 7
1 33,04 10 6 3,8 4,29 0,58 0,5 2 4 – 8
1,25 33,04 10 6 3,8 4,44 0,72 0,8 2,5 5 – 9 min
1,5 33,04 10 6 3,8 4,58 0,87 0,9 3 6 – 10
1,75 33,04 10 6 3,8 4,8 1,01 0,9 3 7 – 12
2 33,04 10 8 4,2 6,47 1,15 1,1 2,5 7 – 12
740
