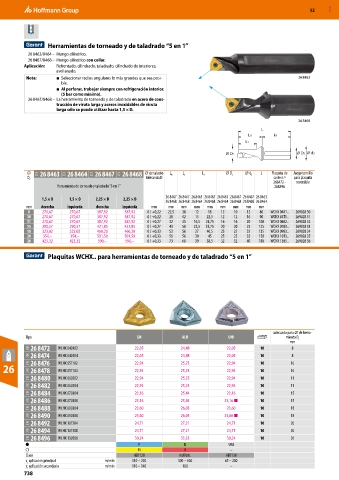

Page 738 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Herramientas de torneado y de taladrado “5 en 1”
26 8463/8464 – Mango cilíndrico.
26 8467/8468 – Mango cilíndrico con collar.
Aplicación: Refrentado, cilindrado, taladrado, cilindrado de interiores,
avellanado.
Nota: ■ Seleccionar radios angulares lo más grandes que sea posi- 26 8463
ble.
■ Al perforar, trabajar siempre con refrigeración interior.
(5 bar como mínimo).
26 8467/8468 – La herramienta de torneado y de taladrado en acero de cons-
trucción de viruta larga y aceros inoxidables de viruta
larga sólo se puede utilizar hasta 1,5 × D.
26 8468
L
LA LS
L1
DC DS d2

⌀ 21X 26 8463 21X 26 8464 21X 26 8467 21X 26 8468 ⌀ de taladro L A L s L 1 ⌀ D s ⌀ d 2 L Plaquita de Juego tornillo
D C tolerancia D corte n.º para plaquita
268472 - reversible
Herramienta de torneado y taladrado “5 en 1” 268496

26 8467 26 8467 26 8463 26 8467 26 8463 26 8467 26 8467 26 8463
1,5 × D 1,5 × D 2,25 × D 2,25 × D
26 8468 26 8468 26 8464 26 8468 26 8464 26 8468 26 8468 26 8464
mm derecha izquierda derecha izquierda mm mm mm mm mm mm mm mm mm
8 270,67 270,67 387,92 387,92 0 / +0,22 22,5 38 12 18 12 10 12 80 WCHX 0401.. 269028 30
10 270,67 270,67 387,92 387,92 0 / +0,22 28 42 15 22,5 12 12 16 90 WCHX 05T1.. 269028 31
11 270,67 270,67 387,92 387,92 0 / +0,27 32 45 16,5 24,75 16 16 20 100 WCHX 0602.. 269028 32
15 290,57 290,57 421,85 421,85 0 / +0,27 43 50 22,5 33,75 20 20 25 125 WCHX 0703.. 269028 33
18 323,02 323,02 460,20 460,20 0 / +0,33 53 56 27 40,5 25 25 32 135 WCHX 0903.. 269028 34
20 354,– 354,– 501,50 501,50 0 / +0,33 56 56 30 45 25 25 32 150 WCHX 10T3.. 269028 35
26 423,32 423,32 590,– 590,– 0 / +0,33 73 60 39 58,5 32 32 40 180 WCHX 1305.. 269028 36
Plaquitas WCHX.. para herramientas de torneado y de taladrado “5 en 1”

adecuado para ⌀ de herra-
Tipo SM ALU UNI mienta D c
mm
21K 26 8472 WCHX 040102 22,05 24,48 22,05 10 8
21K 26 8474 WCHX 040104 22,05 24,48 22,05 10 8
26 21K 21K 26 8476 WCHX 05T102 22,94 25,23 22,94 10 10
26 8478
10
22,94
WCHX 05T104
22,94
25,23
10
21K 26 8480 WCHX 060202 22,94 25,23 22,94 10 11
21K 26 8482 WCHX 060204 22,94 25,23 22,94 10 11
21K 26 8484 WCHX 070304 23,16 25,44 23,16 10 15
21K 26 8486 WCHX 070308 23,16 25,44 23,16 ■ 10 15
21K 26 8488 WCHX 090304 23,60 26,03 23,60 10 18
21K 26 8490 WCHX 090308 23,60 26,03 23,60 ■ 10 18
21K 26 8492 WCHX 10T304 24,71 27,21 24,71 10 20
21K 26 8494 WCHX 10T308 24,71 27,21 24,71 10 20
21K 26 8496 WCHX 130508 30,24 33,33 30,24 10 26
P N UNI
M K –
Clase HB7120 HU70AL HB7130
v aplicación principal m/min 110 – 220 300 – 600 65 – 200
c
v aplicación secundaria m/min 110 – 140 180 –
c
738
