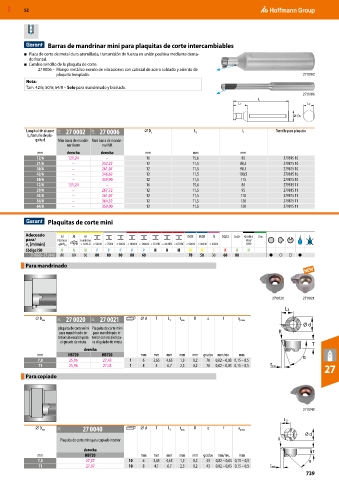

MXD 52

Barras de mandrinar mini para plaquitas de corte intercambiables

■ Placa de corte de metal duro atornillada, transmisión de fuerza en unión positiva mediante denta-
do frontal.
■ Cambio sencillo de la plaquita de corte.
27 0006 – Mango metálico exento de vibraciones con cabezal de acero soldado y asiento de
plaquita templado. 27 0002
Nota:
Tam. 42/6; 50/6; 64/8 – Solo para mandrinado y biselado.
27 0006
L
L1 L2

DS

Longitud de alcance 21V 27 0002 21V 27 0006 ⌀ D s L 2 L Tornillo para plaquita
L /tamaño de pla-
1
quita d Mini barra de mandri- Mini barra de mandri-
nar Acero nar HM
mm derecha derecha mm mm mm
12/6 121,24 – 16 15,6 80 279815 10
21/6 – 252,22 12 11,5 80,5 279815 10
30/6 – 261,07 12 11,5 90,5 279815 10
42/6 – 346,62 12 11,5 100,5 279815 10
50/6 – 359,90 12 11,5 115 279815 10
12/8 121,24 – 16 15,6 80 279815 11
29/8 – 267,72 12 11,5 95 279815 11
42/8 – 261,07 12 11,5 110 279815 11
56/8 – 364,32 12 11,5 120 279815 11
64/8 – 359,90 12 11,5 130 279815 11

Plaquitas de corte mini

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
27 0020– 27 0140 80 80 60 80 80 80 80 60 70 50 30 60 80 ● ○ ○ ●
Para mandrinado

27 0020 27 0021

L 3
⌀ D min 21I 27 0020 21I 27 0021 ⌀ d T L 3 t máx. R α f a p máx.
plaquita de corte mini Plaquita de corte mini
para mandrinado in- para mandrinado in-
terior sin escalón para terior con escalón pa-
el guiado de viruta ra el guiado de viruta
derecha
mm HB720 HB720 mm mm mm mm mm grados mm/rev. mm
7,8 25,96 27,43 1 6 3,65 4,65 1,3 0,2 70 0,02 – 0,03 0,15 – 0,5
27
11 25,96 27,43 1 8 4 6,7 2,3 0,2 70 0,02 – 0,03 0,15 – 0,5 máx
Para copiado

27 0040

L 3
⌀ D min 21I 27 0040 ⌀ d T L 3 t máx. R α f a p máx.

Plaquita de corte mini para copiado interior
derecha
mm HB720 mm mm mm mm mm grados mm/rev. mm
7,8 27,07 10 6 3,65 4,65 1,2 0,2 43 0,02 – 0,03 0,15 – 0,5
11 27,07 10 8 4,1 6,7 2,3 0,2 43 0,02 – 0,03 0,15 – 0,5 máx
739
