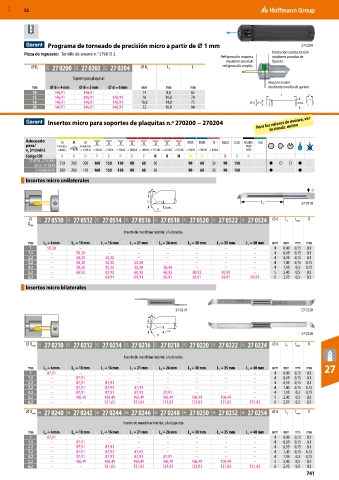

Page 741 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Programa de torneado de precisión micro a partir de ⌀ 1 mm 27 0200
Pieza de repuesto: Tornillo de amarre n.° 279815 3. Protección contra torsión
Refrigeración máxima mediante pasador de
mediante canal de fijación.
⌀ D S 21V 27 0200 21V 27 0202 21V 27 0204 ⌀ D 1 L 2 L refrigeración amplio.

Soporte para plaquitas
Fijación exacta
mm ⌀ d = 4 mm ⌀ d = 5 mm ⌀ d = 6 mm mm mm mm mediante tornillo de apriete.
10 146,91 146,91 – 14 8,8 65 L L2
12 146,91 146,91 146,91 16 10,8 70
16 146,91 146,91 146,91 18,6 14,8 75 D1 d DS
20 146,91 146,91 146,91 22 18,8 84

Insertos micro para soportes de plaquitas n.º 270200 − 270204 Para los valores de avance, ver
la tienda online

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
27 0210– 27 0398/ 250 200 200 160 150 150 80 60 30 90 60 30 90 150 ● ○ ○ ●
0510– 27 0524
27 0400/ 0410 200 200 150 160 150 150 80 60 30 90 60 30 90 150 ● ●
Insertos micro unilaterales
d

L 3
L 1 27 0518
máx
⌀ 21I 27 0510 21I 27 0512 21I 27 0514 21I 27 0516 21I 27 0518 21I 27 0520 21I 27 0522 21I 27 0524 ⌀ d L 3 t máx. R
D mín.
Inserto de mandrinar interior, a la derecha

mm L 1 = 6 mm L = 10 mm L = 16 mm L = 21 mm L = 26 mm L = 30 mm L = 35 mm L = 40 mm mm mm mm mm
1
1
1
1
1
1
1
1 50,30 – – – – – – – 4 0,49 0,15 0,1
1,5 – 50,30 – – – – – – 4 0,69 0,15 0,1
2,2 – 50,30 50,30 – – – – – 4 0,95 0,15 0,1
3,2 – 50,30 50,30 50,30 – – – – 4 1,45 0,15 0,15
4,2 – 50,30 50,30 50,30 50,30 – – – 4 1,95 0,3 0,15
5,2 – 60,92 60,92 60,92 60,92 60,92 60,92 – 5 2,45 0,5 0,2
6,2 – – 69,91 69,91 69,91 69,91 69,91 69,91 6 2,95 0,5 0,2
Insertos micro bilaterales
27 0210 27 0220

L 3
máx
27 0250
⌀ D min 21I 27 0210 21I 27 0212 21I 27 0214 21I 27 0216 21I 27 0218 21I 27 0220 21I 27 0222 21I 27 0224 ⌀ d L 3 t máx. R

Inserto de mandrinar interior, a la derecha
mm L 1 = 6 mm L = 10 mm L = 16 mm L = 21 mm L = 26 mm L = 30 mm L = 35 mm L = 40 mm mm mm mm mm 27
1
1
1
1
1
1
1
1 87,91 – – – – – – – 4 0,49 0,15 0,1
1,5 – 87,91 – – – – – – 4 0,69 0,15 0,1
2,2 – 87,91 87,91 – – – – – 4 0,95 0,15 0,1
3,2 – 87,91 87,91 87,91 – – – – 4 1,45 0,15 0,15
4,2 – 87,91 87,91 87,91 87,91 – – – 4 1,95 0,3 0,15
5,2 – 106,49 106,49 106,49 106,49 106,49 106,49 – 5 2,45 0,5 0,2
6,2 – – 121,83 121,83 121,83 121,83 121,83 121,83 6 2,95 0,5 0,2
⌀ D min 21I 27 0240 21I 27 0242 21I 27 0244 21I 27 0246 21I 27 0248 21I 27 0250 21I 27 0252 21I 27 0254 ⌀ d L 3 t máx. R
Inserto de mandrinar interior, a la izquierda
mm L 1 = 6 mm L = 10 mm L = 16 mm L = 21 mm L = 26 mm L = 30 mm L = 35 mm L = 40 mm mm mm mm mm
1
1
1
1
1
1
1
1 87,91 – – – – – – – 4 0,49 0,15 0,1
1,5 – 87,91 – – – – – – 4 0,69 0,15 0,1
2,2 – 87,91 87,91 – – – – – 4 0,95 0,15 0,1
3,2 – 87,91 87,91 87,91 – – – – 4 1,45 0,15 0,15
4,2 – 87,91 87,91 87,91 87,91 – – – 4 1,95 0,3 0,15
5,2 – 106,49 106,49 106,49 106,49 106,49 106,49 – 5 2,45 0,5 0,2
6,2 – – 121,83 121,83 121,83 121,83 121,83 121,83 6 2,95 0,5 0,2
741
