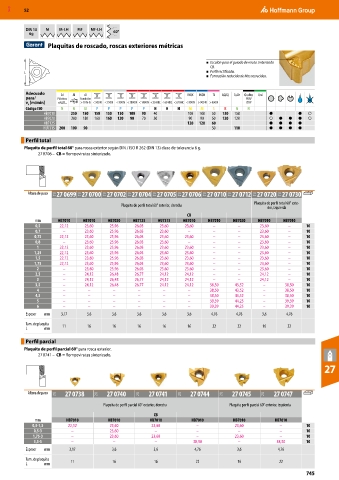

Page 745 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN 13 M M-LH MF MF-LH
6g 60°

Plaquitas de roscado, roscas exteriores métricas

■ Escalón para el guiado de viruta sinterizado
CB.
L ■ Perfil rectificado.
■ Formación reducida de filos recrecidos.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HB7010 250 180 150 150 130 100 90 40 100 100 50 130 150 ● ● ○
HB7020 200 180 160 160 120 90 70 30 90 90 50 120 120 ○ ● ● ● ○
HB7125 120 120 60 ● ● ● ●
HU7315 200 100 90 50 110 ● ● ● ●
Perfil total
Plaquita de perfil total 60° para rosca exterior según DIN / ISO R 262 (DIN 13) clase de tolerancia 6 g.
27 0706 – CB = Rompevirutas sinterizado.

Altura de paso 21J 27 0699 27 0700 27 0702 27 0704 27 0705 27 0706 27 0710 27 0712 27 0720 27 0730
21J
21J
21J
21J
21J
21J
21J
21J
21J
Plaquita de perfil total 60° exte-
Plaquita de perfil total 60° exterior, derecha
rior, izquierda
CB
mm HB7010 HB7010 HB7020 HB7125 HU7315 HB7010 HB7010 HB7020 HB7010 HB7010
0,5 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
0,7 – 23,60 25,96 26,03 23,60 – – – 23,60 – 10
0,75 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
0,8 – 23,60 25,96 26,03 23,60 – – – 23,60 – 10
1 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
1,25 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
1,5 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
1,75 22,12 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
2 – 23,60 25,96 26,03 23,60 23,60 – – 23,60 – 10
2,5 – 24,12 26,48 26,77 24,12 24,12 – – 24,12 – 10
3 – 24,12 26,48 26,77 24,12 24,12 – – 24,12 – 10
3,5 – 24,12 26,48 26,77 24,12 24,12 38,50 43,52 – 38,50 10
4 – – – – – – 38,50 43,52 – 38,50 10
4,5 – – – – – – 38,50 43,52 – 38,50 10
5 – – – – – – 39,39 44,25 – 39,39 10
6 – – – – – – 39,39 44,25 – 39,39 10
Espesor mm 3,17 3,6 3,6 3,6 3,6 3,6 4,76 4,76 3,6 4,76
Tam. de plaquita 11 16 16 16 16 16 22 22 16 22
L mm
Perfil parcial
Plaquita de perfil parcial 60° para rosca exterior.
27 0741 – CB = Rompevirutas sinterizado.
27

Altura de paso 21J 27 0738 21J 27 0740 21J 27 0741 21J 27 0744 21J 27 0745 21J 27 0747
Plaquita de perfil parcial 60° exterior, derecha Plaquita perfil parcial 60° exterior, izquierda
CB
mm HB7010 HB7010 HB7010 HB7010 HB7010 HB7010
0,5-1,5 22,12 23,60 23,60 – 23,60 – 10
0,5-3 – 23,60 – – – – 10
1,75-3 – 23,60 23,60 – 23,60 – 10
3,5-5 – – – 38,50 – 38,50 10
Espesor mm 3,17 3,6 3,6 4,76 3,6 4,76
Tam. de plaquita 11 16 16 22 16 22
L mm
