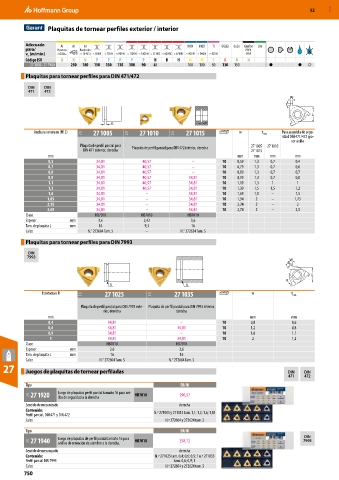

52 MXD

Plaquitas de tornear perfiles exterior / interior

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
27 1005– 27 1940 250 180 150 150 130 100 90 40 100 100 50 130 150 ● ● ○
Plaquitas para tornear perfiles para DIN 471/472

DIN DIN
471 472
W
t

L
m m
Anchura ranura m (H13) 21J 27 1005 21J 27 1010 21J 27 1015 w t máx. Para arandela de segu-
ridad DIN 471/472 gro-
sor anillo
Plaquita de perfil parcial para Plaquita de perfil parcial para DIN 472 interior, derecha 27 1005 27 1010
DIN 471 exterior, derecha 27 1015
mm mm mm mm mm
0,5 34,81 40,57 – 10 0,59 1,3 0,7 0,4
0,7 34,81 40,57 – 10 0,79 1,3 0,7 0,6
0,8 34,81 40,57 – 10 0,89 1,3 0,7 0,7
0,9 34,81 40,57 34,81 10 0,99 1,3 0,7 0,8
1,1 34,81 40,57 34,81 10 1,19 1,3 1 1
1,3 34,81 40,57 34,81 10 1,39 1,5 1,5 1,2
1,6 34,81 – 34,81 10 1,69 1,8 – 1,5
1,85 34,81 – 34,81 10 1,94 2 – 1,75
2,15 34,81 – 34,81 10 2,24 2 – 2
2,65 34,81 – 34,81 10 2,74 2 – 2,5
Clase HB7010 HB7010 HB7010
Espesor mm 3,6 2,42 3,6
Tam. de plaquita L mm 16 9,3 16
Calzo N.° 272604 Tam. S – N.° 272624 Tam. S
Plaquitas para tornear perfiles para DIN 7993

DIN
7993
W
t
L
R
R R
Escotadura R 21J 27 1025 21J 27 1035 w t máx.

Plaquita de perfil parcial para DIN 7993 exte- Plaquita de perfil parcial para DIN 7993 interior,
rior, derecha derecha
mm mm mm
0,4 34,81 – 10 0,8 0,6
0,6 34,81 34,81 10 1,2 0,8
0,9 34,81 – 10 1,8 1,1
1 34,81 34,81 10 2 1,2
Clase HB7010 HB7010
Espesor mm 3,6 3,6
Tam. de plaquita L mm 16 16
Calzo N.° 272604 Tam. S N.° 272604 Tam. S
27 Juegos de plaquitas de tornear perfiladas DIN DIN
471 472
Tipo ER/IR
21J 27 1920 Juego de plaquitas perfil parcial tamaño 16 para ani- HB7010 290,57
llos de seguridad a la derecha
Sentido de mecanizado derecha
Contenido: N.º 271005 y 271015 tam. 1,1; 1,3; 1,6; 1,85
Perfil parcial, DIN 471 y DIN 472
Calzo N.º 272604 y 272624 tam. S
Tipo ER/IR
DIN
21J 27 1940 Juego de plaquitas de perfil parcial tamaño 16 para HB7010 258,12 7993
anillos de retención de alambre a la derecha.
Sentido de mecanizado derecha
Contenido: N.º 271025 tam. 0,4; 0,6; 0,9; 1 n.º 271035
Perfil parcial DIN 7993 tam. 0,6; 0,9; 1
Calzo N.º 272604 y 272624 tam. S
