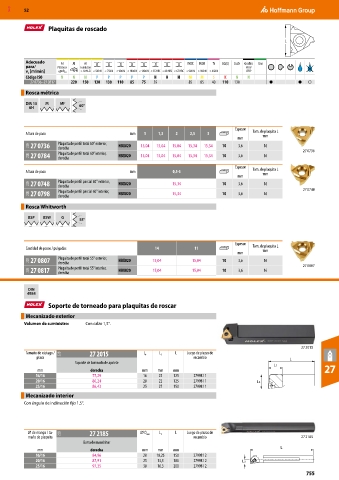

MXD 52

Plaquitas de roscado
L

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
27 0736– 27 0817 220 150 130 130 110 85 75 35 85 85 40 110 130 ● ● ○
Rosca métrica
DIN 13 M MF
6H 60°

Espesor
Altura de paso mm 1 1,5 2 2,5 3 Tam. de plaquita L
mm
mm
22B 27 0736 Plaquita de perfil total 60° exterior, HBX820 15,04 15,04 15,04 15,34 15,34 10 3,6 16 27 0736
derecha
22B 27 0784 Plaquita de perfil total 60° interior, HBX820 15,04 15,04 15,04 15,34 15,34 10 3,6 16
derecha
Espesor
Altura de paso mm 0,5-3 Tam. de plaquita L
mm
mm
22B 27 0748 Plaquita de perfil parcial 60° exterior, HBX820 15,34 10 3,6 16
derecha
22B 27 0798 Plaquita de perfil parcial 60° interior, HBX820 15,34 10 3,6 16 27 0748
derecha
Rosca Whitworth
BSP BSW G
55°

Espesor
Cantidad de pasos / pulgadas 14 11 Tam. de plaquita L
mm
mm
22B 27 0807 Plaquita de perfil total 55° exterior, HBX820 15,04 15,04 10 3,6 16 27 0807
derecha
22B 27 0817 Plaquita de perfil total 55° interior, HBX820 15,04 15,04 10 3,6 16
derecha

DIN
4984

Soporte de torneado para plaquitas de roscar

Mecanizado exterior
Volumen de suministro: Con calzo 1,5°.

27 2015
Tamaño de vástago / 22B 27 2015 L 4 L 1 L Juego de piezas de
placa recambio L
Soporte de torneado de apriete
L1
mm derecha mm mm mm 27
16/16 77,29 16 22 125 279981 1
20/16 80,24 20 22 125 279981 1 L4
25/16 86,43 25 27 150 279981 1
Mecanizado interior
Con ángulo de inclinación fijo 1,5°.

⌀ de mango / ta- 22B 27 2185 ⌀ D mín L 3 L Juego de piezas de
maño de plaquita recambio 27 2185
Barra de mandrinar
L
mm derecha mm mm mm
16/16 84,96 20 10,25 150 279981 2
20/16 87,91 25 13,3 180 279981 2 L3
25/16 97,35 30 16,3 200 279981 2
755
