MXD 52

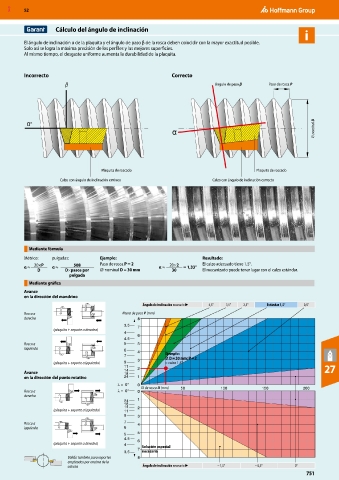

Cálculo del ángulo de inclinación
i
El ángulo de inclinación α de la plaquita y el ángulo de paso β de la rosca deben coincidir con la mayor exactitud posible.
Solo así se logra la máxima precisión de los perfiles y las mejores superficies.
Al mismo tiempo, el desgaste uniforme aumenta la durabilidad de la plaquita.

Incorrecto Correcto
β Ángulo de paso β Paso de rosca P

⌀ nominal D

Plaquita de roscado Plaquita de roscado
Calzo con ángulo de inclinación erróneo Calzo con ángulo de inclinación correcto

Mediante fórmula
Métrico: pulgadas: Ejemplo: Resultado:
α ≈ 20×P α ≈ 508 Paso de rosca P = 2 α ≈ 20×2 = 1,33° El calzo adecuado tiene 1,5°.
D D×pasos por ⌀ nominal D = 30 mm 30 El mecanizado puede tener lugar con el calzo estándar.
pulgada
Mediante gráfica
Avance
en la dirección del mandrino
Ángulo de inclinación necesario ▶ 4,5° 3,5° 2,5° Estándar 1,5° 0,5°
Rosca a Altura de paso P (mm)
derecha

(plaquita + soporte a derecha)

Rosca a
izquierda
Ejemplo:
⌀ D = 30 mm; P = 2
(plaquita + soporte a izquierda) = calzo 1,5°
Avance 27
en la dirección del punto rotativo
⌀ de rosca D (mm)
Rosca a
derecha

(plaquita + soporte a izquierda)

Rosca a
izquierda

(plaquita + soporte a derecha)
Solución especial
necesaria
Válido también para soportes
empleados por encima de la
cabeza Ángulo de inclinación necesario ▶ – 1,5° – 0,5° 0°
751
