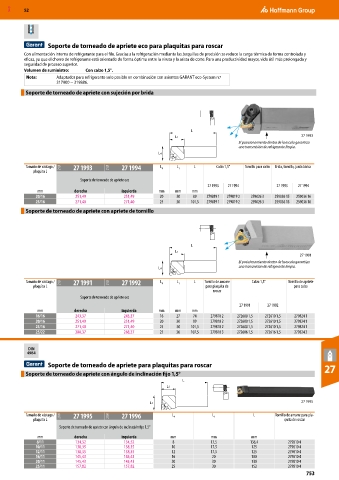

MXD 52

Soporte de torneado de apriete eco para plaquitas para roscar
Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión se reduce la carga térmica de forma controlada y
eficaz, ya que el chorro de refrigerante está orientado de forma óptima entre la viruta y la arista de corte. Para una productividad mayor, vida útil más prolongada y
seguridad de proceso superior.
Volumen de suministro: Con calzo 1,5°.
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System n.º
317900 − 319886.
Soporte de torneado de apriete con sujeción por brida

L
27 1993
L1
El posicionamiento dentro de la escala garantiza
una transmisión de refrigerante limpia.
L4

Tamaño de vástago / 21U 27 1993 21U 27 1994 L 4 L 1 L Calzo 1,5° Tornillo para calzo Brida, tornillo, junta tórica
plaquita L
Soporte de torneado de apriete eco
27 1993 27 1994 27 1993 27 1994
mm derecha izquierda mm mm mm
20/16 251,49 251,49 20 30 89 279819 1 279819 2 259026 3 259036 15 259036 16
25/16 271,40 271,40 25 30 101,5 279819 1 279819 2 259026 3 259036 15 259036 16
Soporte de torneado de apriete con apriete de tornillo

L
L1
27 1991
El posicionamiento dentro de la escala garantiza
una transmisión de refrigerante limpia.
L4
Tamaño de vástago / 21U 27 1991 21U 27 1992 L 4 L 1 L Tornillo de amarre Calzo 1,5° Tornillo de apriete
plaquita L para plaquita de para calzo
roscar
Soporte de torneado de apriete eco
27 1991 27 1992
mm derecha izquierda mm mm mm
16/16 243,37 243,37 16 27 74 279810 2 272600 1,5 272610 1,5 279824 1
20/16 251,49 251,49 20 30 89 279810 2 272600 1,5 272610 1,5 279824 1
25/16 271,40 271,40 25 30 101,5 279810 2 272600 1,5 272610 1,5 279824 1
25/22 288,37 288,37 25 36 107,5 279810 3 272606 1,5 272616 1,5 279824 2

DIN
4984

Soporte de torneado de apriete para plaquitas para roscar 27
Soporte de torneado de apriete con ángulo de inclinación fijo 1,5°
L
L1

27 1995
L4
Tamaño de vástago / 21W 27 1995 21W 27 1996 L 4 L 1 L Tornillo de amarre para pla-
plaquita L quita de roscar
Soporte de torneado de apriete con ángulo de inclinación fijo 1,5°
mm derecha izquierda mm mm mm
8/11 134,52 134,52 8 17,5 136,4 279810 4
10/11 138,35 138,35 10 17,5 125 279810 4
12/11 138,35 138,35 12 17,5 125 279810 4
16/11 145,43 145,43 16 20 100 279810 4
20/11 145,43 145,43 20 30 130 279810 4
25/11 157,82 157,82 25 30 152 279810 4
753
