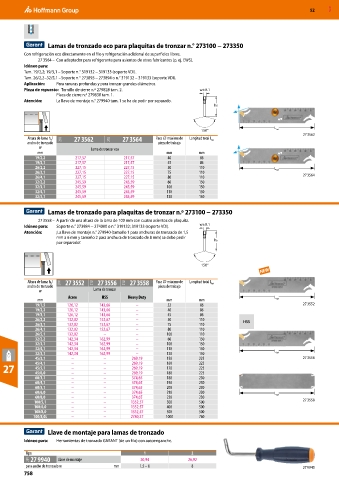

Lamas de tronzado eco para plaquitas de tronzar n.° 273100 − 273350
Con refrigeración eco directamente en el filo y refrigeración adicional de superficies libres.
27 3564 – Con adaptador para refrigerante para asientos de otros fabricantes (p. ej. EWS).
Idóneo para:
Tam. 19/2,2; 19/3,1 – Soporte n.° 319132 – 319133 (soporte VDI).
Tam. 26/2,2–32/5,1 – Soporte n.° 273893 – 273894 o n.° 319132 – 319133 (soporte VDI).
Aplicación: Para ranuras profundas y para tronzar grandes diámetros.
Pieza de repuesto: Tornillo de cierre n.º 279828 tam. 2. w±0.1
Placa de cierre n.º 279830 tam. 1.
Atención: La llave de montaje n.° 279940 tam. 1 se ha de pedir por separado.
h5

150° L tot
27 3562
Altura de lama h / 21U 27 3562 21U 27 3564 Para ⌀ máximo de Longitud total L tot
5
ancho de tronzado pieza de trabajo
w Lama de tronzar eco
mm mm mm
19/2,2 217,57 217,57 40 86
19/3,1 217,57 217,57 45 86
26/2,2 227,15 227,15 50 110
L tot
26/3,1 227,15 227,15 75 110 27 3564
26/4,1 227,15 227,15 80 110
32/2,2 245,59 245,59 60 150
32/3,1 245,59 245,59 100 150
32/4,1 245,59 245,59 110 150
32/5,1 245,59 245,59 120 150
Lamas de tronzado para plaquitas de tronzar n.º 273100 − 273350
27 3558 – A partir de una altura de la lama de 100 mm con cuatro asientos de plaquita.
Idóneo para: Soporte n.° 273984 − 274000 o n.° 319132; 319133 (soporte VDI). w±0.1
Atención: ¡La llave de montaje n.° 279940 (tamaño 1 para anchuras de tronzado de 1,5
mm a 6 mm y tamaño 2 para anchura de tronzado de 8 mm) se debe pedir
por separado! h5

150°

Altura de lama h / 21W 27 3552 21U 27 3556 21U 27 3558 Para ⌀ máximo de Longitud total L tot
5
ancho de tronzado pieza de trabajo
w Lama de tronzar
Acero HSS Heavy Duty L tot
mm mm mm
19/1,5 126,12 143,66 – 32 86 27 3552
19/2,2 126,12 143,66 – 40 86
19/3,1 126,12 143,66 – 45 86
26/2,2 132,02 152,67 – 50 110 HSS
26/3,1 132,02 152,67 – 75 110
26/4,1 132,02 152,67 – 80 110
26/5,1 132,02 – – 100 110
32/2,2 142,34 162,99 – 60 150
32/3,1 142,34 162,99 – 100 150
32/4,1 142,34 162,99 – 110 150
32/5,1 142,34 162,99 – 120 150 L tot
45/3,1 – – 269,19 150 225 27 3556
45/4,1
27 45/5,1 – – – 269,19 160 225
–
269,19
170
225
45/6,0
180
374,65
–
60/3,1 – – – 269,19 180 225
230
60/4,1 – – 374,65 190 230
60/5,1 – – 374,65 200 230
60/6,0 – – 374,65 210 230 L tot
60/8,0 – – 374,65 220 230
100/5,1 – – 1352,57 300 500 27 3558
100/6,0 – – 1352,57 400 500
100/8,0 – – 1352,57 500 500
100/8,0L – – 2780,37 1000 760
Llave de montaje para lamas de tronzado
Idóneo para: Herramientas de tronzado GARANT (de un filo) con autoenganche.
Tipo 1 2
29Y 27 9940 Llave de montaje 20,94 26,92
para ancho de tronzado w mm 1,5 – 6 8 27 9940
