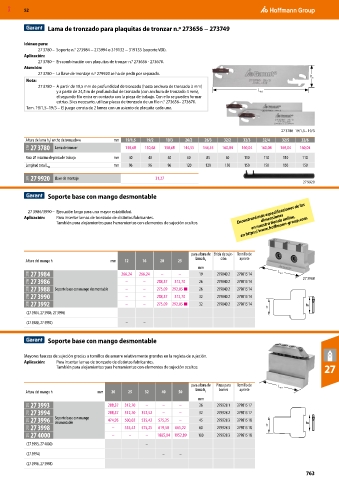

MXD 52

Lama de tronzado para plaquitas de tronzar n.º 273656 − 273749

Idóneo para:
27 3780 – Soporte n.° 273984 − 273994 o 319132 − 319133 (soporte VDI).
Aplicación:
27 3780 – En combinación con plaquitas de tronzar n.° 273656 - 273670.
Atención:
27 3780 – La llave de montaje n.º 279920 se ha de pedir por separado.
h 5
Nota:
27 3780 – A partir de 19,5 mm de profundidad de tronzado (hasta anchura de tronzado 3 mm)
y a partir de 24,5 m de profundidad de tronzado (con anchura de tronzado 4 mm), L tot
el segundo filo entra en contacto con la pieza de trabajo. Con ello se pueden formar
estrías. Si es necesario, utilizar placas de tronzado de un filo n.° 273656– 273670.
Tam. 19/1,5–19/3 – El juego consta de 2 lamas con un asiento de plaquita cada una.

27 3780_19/1,5 – 19/3
Altura de lama h / ancho de tronzado w mm 19/1,5 19/2 19/3 26/2 26/3 32/2 32/3 32/4 32/5 32/6
5
21W 27 3780 Lama de tronzar 130,68 130,68 130,68 144,55 144,55 160,04 160,04 160,04 160,04 160,04
Para ⌀ máximo de pieza de trabajo mm 40 40 40 60 85 60 110 110 110 110
Longitud total L mm 96 96 96 120 120 150 150 150 150 150
tot
29Y 27 9920 Llave de montaje 31,27
27 9920
Soporte base con mango desmontable

27 3986/3990 – Ejecución larga para una mayor estabilidad. Encontrará más especificaciones de las
Aplicación: Para insertar lamas de tronzado de distintos fabricantes. dimensiones
en https://www.hoffmann-group.com.
También para alojamientos para herramientas con elementos de sujeción ocultos. en nuestra tienda online,

para altura de Brida de suje- Tornillo de
lama h ción apriete
Altura del mango h mm 12 16 20 25 5

mm
21W 27 3984 266,24 266,24 – – 19 279840 2 279815 14 L tot
21W 27 3986 – – 288,37 312,70 26 279840 2 279815 14 27 3988
21W 27 3988 Soporte base con mango desmontable – – 275,09 292,05 ■ 26 279840 2 279815 14
21W 27 3990 – – 288,37 312,70 32 279840 2 279815 14
21W 27 3992 – – 275,09 292,05 ■ 32 279840 2 279815 14 5
(27 3984, 27 3986, 27 3990)
(27 3988, 27 3992) – –

Soporte base con mango desmontable

Mayores fuerzas de sujeción gracias a tornillos de amarre relativamente grandes en la regleta de sujeción.
Aplicación: Para insertar lamas de tronzado de distintos fabricantes.
También para alojamientos para herramientas con elementos de sujeción ocultos. 27

para altura de Pinza para Tornillo de L tot
lama h bornes apriete
Altura del mango h mm 20 25 32 40 50 5

mm
21U 27 3993 288,37 312,70 – – – 26 279928 1 279815 17
21U 27 3994 288,37 312,70 352,52 – – 32 279928 2 279815 17
21U 27 3996 Soporte base con mango 474,95 500,02 535,42 575,25 – 45 279928 3 279815 18 5
desmontable
21U 27 3998 – 535,42 575,25 619,50 665,22 60 279928 3 279815 18
21U 27 4000 – – – 1885,04 1952,89 100 279928 3 279815 18
(27 3993, 27 4000) –
(27 3994) – –
(27 3996, 27 3998)
