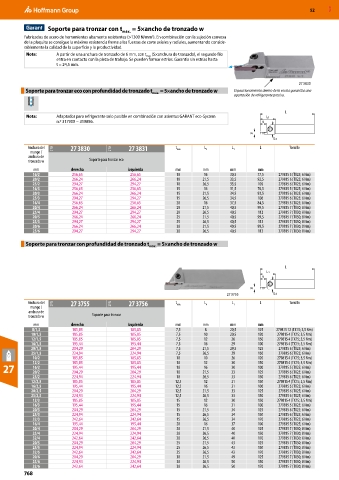

52 MXD

Soporte para tronzar con t máx. = 5×ancho de tronzado w
Fabricados de acero de herramientas altamente resistentes (>1300 N/mm ). En combinación con la sujeción convexa
2
de la plaquita se consigue la máxima resistencia frente a las fuerzas de corte axiales y radiales, aumentando conside-
rablemente la calidad de la superficie y la productividad.
Nota: A partir de una anchura de tronzado de 6 mm, con t máx (5×anchura de tronzado), el segundo filo
entra en contacto con la pieza de trabajo. Se pueden formar estrías. Garantía sin estrías hasta
t = 24,5 mm.

27 3830
Soporte para tronzar eco con profundidad de tronzado t = 5×ancho de tronzado w El posicionamiento dentro de la escala garantiza una
máx.
aportación de refrigerante precisa.

L
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System L1
n.º 317900 − 319886. t

w
L4
Anchura del 21W 27 3830 21W 27 3831 t máx. L 4 L 1 L Tornillo
mango /
anchura de
tronzado w Soporte para tronzar eco
mm derecha izquierda mm mm mm mm
16/2 256,65 256,65 10 16 30,5 77,5 279815 5 (TX25; 6 Nm)
20/2 266,24 266,24 10 21,5 33,5 92,5 279815 6 (TX25; 6 Nm)
25/2 294,27 294,27 10 26,5 33,5 105 279815 6 (TX25; 6 Nm)
16/3 256,65 256,65 15 16 31,5 78,5 279815 5 (TX25; 6 Nm)
20/3 266,24 266,24 15 21,5 34,5 93,5 279815 6 (TX25; 6 Nm)
25/3 294,27 294,27 15 26,5 34,5 106 279815 6 (TX25; 6 Nm)
16/4 256,65 256,65 20 16 37,5 84,5 279815 5 (TX25; 6 Nm)
20/4 266,24 266,24 20 21,5 40,5 99,5 279815 7 (TX30; 8 Nm)
25/4 294,27 294,27 20 26,5 40,5 112 279815 7 (TX30; 8 Nm)
20/5 266,24 266,24 25 21,5 40,5 99,5 279815 7 (TX30; 8 Nm)
25/5 294,27 294,27 25 26,5 40,5 112 279815 7 (TX30; 8 Nm)
20/6 266,24 266,24 30 21,5 40,5 99,5 279815 7 (TX30; 8 Nm)
25/6 294,27 294,27 30 26,5 40,5 112 279815 7 (TX30; 8 Nm)

Soporte para tronzar con profundidad de tronzado t máx. = 5×ancho de tronzado w

L
L1
t

w
27 3755 L4
Anchura del 21W 27 3755 21W 27 3756 t máx. L 4 L 1 L Tornillo
mango /
anchura de
tronzado w Soporte para tronzar
mm derecha izquierda mm mm mm mm
8/1,5 185,85 185,85 7,5 8 20,5 125 279815 12 (TX15; 3,5 Nm)
10/1,5 185,85 185,85 7,5 10 20,5 120 279815 4 (TX15; 3,5 Nm)
12/1,5 185,85 185,85 7,5 12 26 150 279815 4 (TX15; 3,5 Nm)
16/1,5 195,44 195,44 7,5 16 29 100 279815 4 (TX15; 3,5 Nm)
20/1,5 204,29 204,29 7,5 21,5 29,5 125 279815 6 (TX25; 6 Nm)
25/1,5 224,94 224,94 7,5 26,5 29 150 279815 6 (TX25; 6 Nm)
10/2 185,85 185,85 10 10 26 120 279815 4 (TX15; 3,5 Nm)
12/2 185,85 185,85 10 12 30 150 279815 4 (TX15; 3,5 Nm)
27 16/2 195,44 195,44 10 21,5 30 100 279815 5 (TX25; 6 Nm)
16
10
204,29
204,29
125
279815 6 (TX25; 6 Nm)
33
20/2
25/2 224,94 224,94 10 26,5 33 150 279815 6 (TX25; 6 Nm)
12/2,5 185,85 185,85 12,5 12 31 150 279815 4 (TX15; 3,5 Nm)
16/2,5 195,44 195,44 12,5 16 31 100 279815 5 (TX25; 6 Nm)
20/2,5 204,29 204,29 12,5 21,5 33 125 279815 6 (TX25; 6 Nm)
25/2,5 224,94 224,94 12,5 26,5 33 150 279815 6 (TX25; 6 Nm)
12/3 185,85 185,85 15 12 30 150 279815 4 (TX15; 3,5 Nm)
16/3 195,44 195,44 15 16 31 100 279815 5 (TX25; 6 Nm)
20/3 204,29 204,29 15 21,5 34 125 279815 6 (TX25; 6 Nm)
25/3 224,94 224,94 15 26,5 34 150 279815 6 (TX25; 6 Nm)
32/3 242,64 242,64 15 26,5 34 170 279815 6 (TX25; 6 Nm)
16/4 195,44 195,44 20 16 37 100 279815 5 (TX25; 6 Nm)
20/4 204,29 204,29 20 21,5 40 125 279815 7 (TX30; 8 Nm)
25/4 224,94 224,94 20 26,5 40 150 279815 7 (TX30; 8 Nm)
32/4 242,64 242,64 20 26,5 40 170 279815 7 (TX30; 8 Nm)
20/5 204,29 204,29 25 21,5 43 125 279815 7 (TX30; 8 Nm)
25/5 224,94 224,94 25 26,5 43 150 279815 7 (TX30; 8 Nm)
32/5 242,64 242,64 25 26,5 43 170 279815 7 (TX30; 8 Nm)
20/6 204,29 204,29 30 21,5 49 125 279815 7 (TX30; 8 Nm)
25/6 224,94 224,94 30 26,5 50 150 279815 7 (TX30; 8 Nm)
32/6 242,64 242,64 30 26,5 50 170 279815 7 (TX30; 8 Nm)
