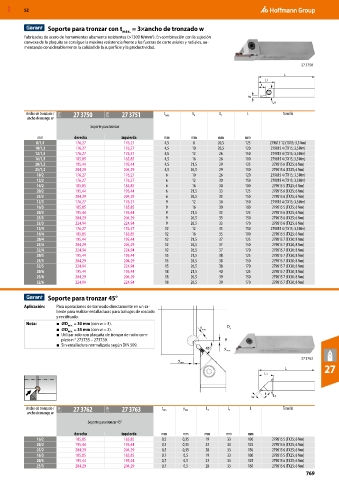

Page 769 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte para tronzar con t máx. = 3×ancho de tronzado w
Fabricados de acero de herramientas altamente resistentes (>1300 N/mm ). En combinación con la sujeción
2
convexa de la plaquita se consigue la máxima resistencia frente a las fuerzas de corte axiales y radiales, au-
mentando considerablemente la calidad de la superficie y la productividad.

27 3750
L
L1
t

w
L4
Ancho de tronzado / 21W 27 3750 21W 27 3751 t máx. L 4 L 1 L Tornillo
ancho de mango w
Soporte para tronzar

mm derecha izquierda mm mm mm mm
8/1,5 176,27 176,27 4,5 8 20,5 125 279815 12 (TX15; 3,5 Nm)
10/1,5 176,27 176,27 4,5 10 20,5 120 279815 4 (TX15; 3,5 Nm)
12/1,5 176,27 176,27 4,5 12 26 150 279815 4 (TX15; 3,5 Nm)
16/1,5 185,85 185,85 4,5 16 26 100 279815 4 (TX15; 3,5 Nm)
20/1,5 195,44 195,44 4,5 21,5 29 125 279815 6 (TX25; 6 Nm)
25/1,5 204,29 204,29 4,5 26,5 29 150 279815 6 (TX25; 6 Nm)
10/2 176,27 176,27 6 10 26 120 279815 4 (TX15; 3,5 Nm)
12/2 176,27 176,27 6 12 30 150 279815 4 (TX15; 3,5 Nm)
16/2 185,85 185,85 6 16 30 100 279815 5 (TX25; 6 Nm)
20/2 195,44 195,44 6 21,5 33 125 279815 6 (TX25; 6 Nm)
25/2 204,29 204,29 6 26,5 33 150 279815 6 (TX25; 6 Nm)
12/3 176,27 176,27 9 12 30 150 279815 4 (TX15; 3,5 Nm)
16/3 185,85 185,85 9 16 30 100 279815 5 (TX25; 6 Nm)
20/3 195,44 195,44 9 21,5 33 125 279815 6 (TX25; 6 Nm)
25/3 204,29 204,29 9 26,5 33 150 279815 6 (TX25; 6 Nm)
32/3 224,94 224,94 9 26,5 33 170 279815 6 (TX25; 6 Nm)
12/4 176,27 176,27 12 12 35 150 279815 4 (TX15; 3,5 Nm)
16/4 185,85 185,85 12 16 35 100 279815 5 (TX25; 6 Nm)
20/4 195,44 195,44 12 21,5 37 125 279815 7 (TX30; 8 Nm)
25/4 204,29 204,29 12 26,5 37 150 279815 7 (TX30; 8 Nm)
32/4 224,94 224,94 12 26,5 37 170 279815 7 (TX30; 8 Nm)
20/5 195,44 195,44 15 21,5 38 125 279815 7 (TX30; 8 Nm)
25/5 204,29 204,29 15 26,5 38 150 279815 7 (TX30; 8 Nm)
32/5 224,94 224,94 15 26,5 38 170 279815 7 (TX30; 8 Nm)
20/6 195,44 195,44 18 21,5 40 125 279815 7 (TX30; 8 Nm)
25/6 204,29 204,29 18 26,5 39 150 279815 7 (TX30; 8 Nm)
32/6 224,94 224,94 18 26,5 39 170 279815 7 (TX30; 8 Nm)

Soporte para tronzar 45°

Aplicación: Para operaciones de torneado directamente en un sa-
liente para realizar entalladuras para trabajos de roscado
y rectificado.
Nota: ■ ⌀D mín. = 30 mm (con w = 3).
■ ⌀D mín. = 35 mm (con w = 2).
■ Utilizar solo con plaquita de tronzar de radio com-
pleto n.° 273735 – 273739.
■ Sin entalladura normalizada según DIN 509.

27 3762
L 27
L1

t
w L4
Ancho de tronzado / 21W 27 3762 21W 27 3763 t min y min L 4 L 1 L Tornillo
ancho de mango w
Soporte para tronzar 45°
derecha izquierda mm mm mm mm mm
16/2 185,85 185,85 0,5 0,35 19 33 100 279815 5 (TX25; 6 Nm)
20/2 195,44 195,44 0,5 0,35 23 33 125 279815 6 (TX25; 6 Nm)
25/2 204,29 204,29 0,5 0,35 28 33 150 279815 6 (TX25; 6 Nm)
16/3 185,85 185,85 0,7 0,5 19 33 100 279815 5 (TX25; 6 Nm)
20/3 195,44 195,44 0,7 0,5 23 33 125 279815 6 (TX25; 6 Nm)
25/3 204,29 204,29 0,7 0,5 28 33 150 279815 6 (TX25; 6 Nm)
769
