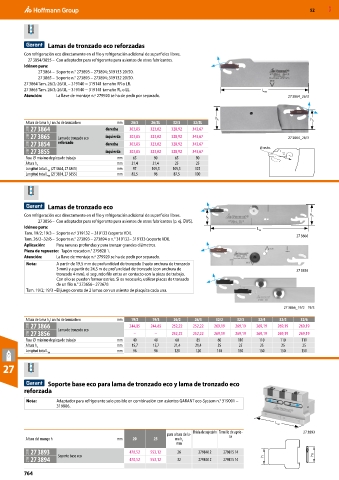

52 MXD

Lamas de tronzado eco reforzadas
Con refrigeración eco directamente en el filo y refrigeración adicional de superficies libres.
27 3854/3855 – Con adaptador para refrigerante para asientos de otros fabricantes.
Idóneo para:
27 3864 – Soporte n.° 273893 – 273894; 319133 20/50.
27 3865 – Soporte n.° 273893 – 273894; 319132 20/50.
27 3864 Tam. 26/3; 26/3L – 319140 − 319141 tamaño RR o LR.
27 3865 Tam. 26/3; 26/3L – 319140 − 319141 tamaño RL o LL. L tot
Atención: La llave de montaje n.º 279920 se ha de pedir por separado. 27 3864_26/3

h 5 h 1
Altura de lama h / ancho de tronzado w mm 26/3 26/3L 32/3 32/3L
5
21W 27 3864 derecha 303,85 323,02 328,92 343,67
21W 27 3865 Lama de tronzado eco izquierda 303,85 323,02 328,92 343,67 27 3864_26/3
21W 27 3854 reforzado derecha 303,85 323,02 328,92 343,67 máx.
21W 27 3855 izquierda 303,85 323,02 328,92 343,67
Para ⌀ máximo de pieza de trabajo mm 65 90 65 90
Altura h 1 mm 21,4 21,4 25 25
Longitud total L (27 3864, 27 3865) mm 97 109,5 109,5 122
tot
Longitud total L (27 3854, 27 3855) mm 83,5 96 87,5 100
tot

Lamas de tronzado eco

Con refrigeración eco directamente en el filo y refrigeración adicional de superficies libres. h 5
h 1
27 3856 – Con adaptador para refrigerante para asientos de otros fabricantes (p. ej. EWS).
Idóneo para:
L tot
Tam. 19/2; 19/3 – Soporte n.º 319132 − 319133 (soporte VDI). 27 3866
Tam. 26/2–32/6 – Soporte n.° 273893 – 273894 o n.° 319132– 319133 (soporte VDI).
Aplicación: Para ranuras profundas y para tronzar grandes diámetros.
Pieza de repuesto: Tapón roscado n.° 279828 1.
Atención: La llave de montaje n.º 279920 se ha de pedir por separado.
Nota: A partir de 19,5 mm de profundidad de tronzado (hasta anchura de tronzado
3 mm) y a partir de 24,5 m de profundidad de tronzado (con anchura de 27 3856
tronzado 4 mm), el segundo filo entra en contacto con la pieza de trabajo.
Con ello se pueden formar estrías. Si es necesario, utilizar placas de tronzado
de un filo n.° 273656– 273670.
Tam. 19/2; 19/3 – El juego consta de 2 lamas con un asiento de plaquita cada una.

27 3866_19/2 – 19/3

Altura de lama h / ancho de tronzado w mm 19/2 19/3 26/2 26/3 32/2 32/3 32/4 32/5 32/6
5
21W 27 3866 244,85 244,85 252,22 252,22 269,19 269,19 269,19 269,19 269,19
21W 27 3856 Lama de tronzado eco – – 252,22 252,22 269,19 269,19 269,19 269,19 269,19
Para ⌀ máximo de pieza de trabajo mm 40 40 60 85 60 110 110 110 110
Altura h 1 mm 15,7 15,7 21,4 21,4 25 25 25 25 25
Longitud total L mm 96 96 120 120 150 150 150 150 150
tot

27

Soporte base eco para lama de tronzado eco y lama de tronzado eco
reforzada
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System n.° 319001 −
319886.

L tot
Brida de sujeción Tornillo de aprie- 27 3893
para altura de la-
Altura del mango h mm 20 25 ma h 5 te
mm
21W 27 3893 Soporte base eco 470,52 553,12 26 279840 2 279815 14 5
21W 27 3894 470,52 553,12 32 279840 2 279815 14

764
