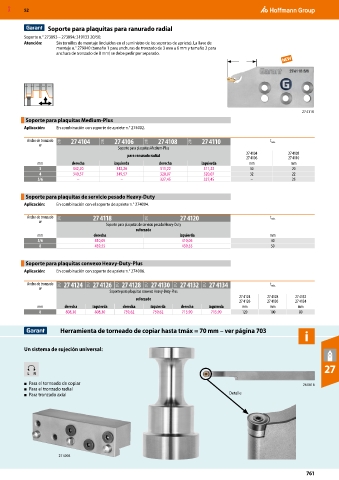

Page 761 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte para plaquitas para ranurado radial
Soporte n.° 273893 – 273894; 319133 20/50.
Atención: Sin tornillos de montaje (incluidos en el suministro de los soportes de apriete). La llave de
montaje n.° 279940 (tamaño 1 para anchuras de tronzado de 3 mm a 6 mm y tamaño 2 para
anchura de tronzado de 8 mm) se debe pedir por separado.

27 4118
Soporte para plaquitas Medium-Plus
Aplicación: En combinación con soporte de apriete n.° 274002.

Ancho de tronzado 21U 27 4104 21U 27 4106 21U 27 4108 21U 27 4110 t máx.
w
Soporte para plaquitas Medium-Plus
27 4104 27 4108
para ranurado radial
27 4106 27 4110
mm derecha izquierda derecha izquierda mm mm
3 342,20 342,20 311,22 311,22 30 20
4 349,57 349,57 320,07 320,07 32 22
5/6 – – 327,45 327,45 – 25

Soporte para plaquitas de servicio pesado Heavy-Duty
Aplicación: En combinación con el soporte de apriete n.° 274004.

Ancho de tronzado 21U 27 4118 21U 27 4120 t máx.
w
Soporte para plaquitas de servicio pesado Heavy-Duty
reforzado
mm derecha izquierda mm
5/6 410,05 410,05 40
8 439,55 439,55 50

Soporte para plaquitas convexo Heavy-Duty-Plus
Aplicación: En combinación con soporte de apriete n.° 274006.

Ancho de tronzado 21U 27 4124 21U 27 4126 21U 27 4128 21U 27 4130 21U 27 4132 21U 27 4134 t máx.
w
Soporte para plaquitas convexo Heavy-Duty-Plus
27 4124 27 4128 27 4132
reforzado
27 4126 27 4130 27 4134
mm derecha izquierda derecha izquierda derecha izquierda mm mm mm
8 808,30 808,30 759,62 759,62 713,90 713,90 120 100 80

Herramienta de torneado de copiar hasta tmáx = 70 mm – ver página 703

Un sistema de sujeción universal:

27
L R

■ Para el torneado de copiar 26 0616
■ Para el tronzado radial
■ Para tronzado axial Detalle

27 4004

761
