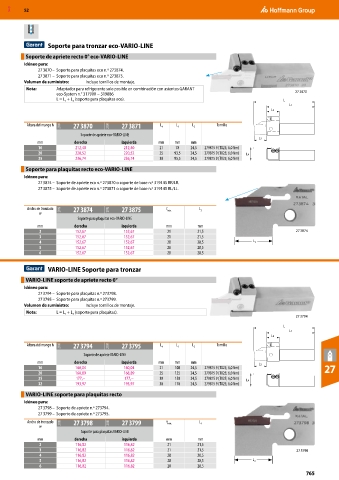

Page 765 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte para tronzar eco-VARIO-LINE

Soporte de apriete recto 0° eco-VARIO-LINE
Idóneo para:
27 3870 – Soporte para plaquitas eco n.º 273874.
27 3871 – Soporte para plaquitas eco n.º 273875.
Volumen de suministro: Incluye tornillos de montaje.
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT
eco-System n.° 317900 − 319886 . 27 3870
L = L + L (soporte para plaquitas eco). L
1
3
L1
L2
Altura del mango h 21W 27 3870 21W 27 3871 L 4 L 1 L 2 Tornillo
Soporte de apriete eco-VARIO-LINE
L3
mm derecha izquierda mm mm mm
16 212,40 212,40 21 78 24,5 279815 9 (TX25; 6,0 Nm)
20 220,52 220,52 25 93,5 24,5 279815 9 (TX25; 6,0 Nm) L4
25 236,74 236,74 30 95,5 24,5 279815 9 (TX25; 6,0 Nm)
Soporte para plaquitas recto eco-VARIO-LINE
Idóneo para:
27 3874 – Soporte de apriete eco n.º 273870 o soporte de base n.º 319145 RR/LR.
27 3875 – Soporte de apriete eco n.º 273871 o soporte de base n.º 319145 RL/LL.

Ancho de tronzado 21W 27 3874 21W 27 3875 t máx. L 3
w
Soporte para plaquitas eco-VARIO-LINE
mm derecha izquierda mm mm
2 152,67 152,67 21 21,5 27 3874
3 152,67 152,67 21 21,5
4 152,67 152,67 28 28,5 L 3
5 152,67 152,67 28 28,5
6 152,67 152,67 28 28,5

VARIO-LINE Soporte para tronzar

VARIO-LINE soporte de apriete recto 0°
Idóneo para:
27 3794 – Soporte para plaquitas n.º 273798.
27 3795 – Soporte para plaquitas n.º 273799.
Volumen de suministro: Incluye tornillos de montaje.
Nota: L = L + L (soporte para plaquitas).
1
3
27 3794
L
L1
L2
Altura del mango h 21W 27 3794 21W 27 3795 L 4 L 1 L 2 Tornillo
Soporte de apriete VARIO-LINE
mm derecha izquierda mm mm mm L3
16 160,04 160,04 21 100 24,5 279815 9 (TX25; 6,0 Nm) 27
20 168,89 168,89 25 125 24,5 279815 9 (TX25; 6,0 Nm)
25 177,– 177,– 30 150 24,5 279815 9 (TX25; 6,0 Nm) L4
32 193,97 193,97 30 170 24,5 279815 9 (TX25; 6,0 Nm)
VARIO-LINE soporte para plaquitas recto
Idóneo para:
27 3798 – Soporte de apriete n.º 273794.
27 3799 – Soporte de apriete n.º 273795.
Ancho de tronzado 21W 27 3798 21W 27 3799 t máx. L 3
w
Soporte para plaquitas VARIO-LINE
mm derecha izquierda mm mm
2 116,82 116,82 21 21,5
3 116,82 116,82 21 21,5 27 3798
4 116,82 116,82 28 28,5
5 116,82 116,82 28 28,5 L 3
6 116,82 116,82 28 28,5
765
