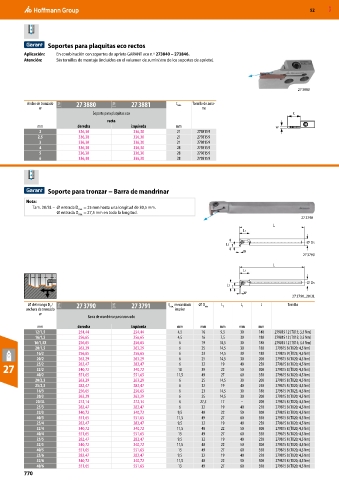

Page 770 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Soportes para plaquitas eco rectos
Aplicación: En combinación con soportes de apriete GARANT eco n.º 273840 − 273846.
Atención: Sin tornillos de montaje (incluidos en el volumen de suministro de los soportes de apriete).

27 3880

Ancho de tronzado 21W 27 3880 21W 27 3881 t máx. Tornillo de ama-
w rre
Soporte para plaquitas eco t
recta
mm derecha izquierda mm w
2 336,30 336,30 21 279815 9
2,5 336,30 336,30 21 279815 9
3 336,30 336,30 21 279815 9
4 336,30 336,30 28 279815 9
5 336,30 336,30 28 279815 9
6 336,30 336,30 28 279815 9

Soporte para tronzar − Barra de mandrinar

Nota:
Tam. 20/3L – ⌀ entrada D = 25 mm hasta una longitud de 30,5 mm.
mín.
⌀ entrada D = 27,5 mm en toda la longitud.
mín.
27 3790
L
L1
DS
L3 t
w
27 3790
L
L1

DS
L3 t
w
27 3790_20/3L
⌀ del mango D / 21W 27 3790 21W 27 3791 t mecanizado ⌀ D mín L 3 L 1 L Tornillo
S
máx.
anchura de tronzado interior
w
Barra de mandrinar para tronzado
mm derecha izquierda mm mm mm mm mm
12/1,5 254,44 254,44 4,5 16 9,5 30 140 279815 12 (TX15; 3,5 Nm)
16/1,5 256,65 256,65 4,5 16 7,5 30 180 279815 12 (TX15; 3,5 Nm)
16/1,5X 256,65 256,65 6 19 10,5 30 180 279815 12 (TX15; 3,5 Nm)
20/1,5 263,29 263,29 6 25 14,5 30 180 279815 8 (TX20; 4,5 Nm)
16/2 256,65 256,65 6 23 14,5 30 180 279815 9 (TX25; 4,5 Nm)
20/2 263,29 263,29 6 25 14,5 30 200 279815 8 (TX20; 4,5 Nm)
27 25/2 282,47 282,47 10 6 32 19 40 250 279815 8 (TX20; 4,5 Nm)
32/2
39
22
279815 8 (TX20; 4,5 Nm)
300
50
340,72
340,72
40/2 551,65 551,65 11,5 49 27 60 350 279815 8 (TX20; 4,5 Nm)
20/2,5 263,29 263,29 6 25 14,5 30 200 279815 8 (TX20; 4,5 Nm)
25/2,5 282,47 282,47 6 32 19 40 250 279815 8 (TX20; 4,5 Nm)
16/3 256,65 256,65 6 23 14,5 30 180 279815 9 (TX25; 4,5 Nm)
20/3 263,29 263,29 6 25 14,5 30 200 279815 8 (TX20; 4,5 Nm)
20/3L 272,14 272,14 6 27,5 17 – 200 279815 8 (TX20; 4,5 Nm)
25/3 282,47 282,47 6 32 19 40 250 279815 8 (TX20; 4,5 Nm)
32/3 340,72 340,72 9,5 40 22 50 300 279815 8 (TX20; 4,5 Nm)
40/3 551,65 551,65 11,5 49 27 60 350 279815 8 (TX20; 4,5 Nm)
25/4 282,47 282,47 9,5 32 19 40 250 279815 8 (TX20; 4,5 Nm)
32/4 340,72 340,72 11,5 40 22 50 300 279815 8 (TX20; 4,5 Nm)
40/4 551,65 551,65 13 49 27 60 350 279815 8 (TX20; 4,5 Nm)
25/5 282,47 282,47 9,5 32 19 40 250 279815 8 (TX20; 4,5 Nm)
32/5 340,72 340,72 11,5 40 22 50 300 279815 8 (TX20; 4,5 Nm)
40/5 551,65 551,65 13 49 27 60 350 279815 8 (TX20; 4,5 Nm)
25/6 282,47 282,47 9,5 32 19 40 250 279815 8 (TX20; 4,5 Nm)
32/6 340,72 340,72 11,5 40 22 50 300 279815 8 (TX20; 4,5 Nm)
40/6 551,65 551,65 13 49 27 60 350 279815 8 (TX20; 4,5 Nm)
770
