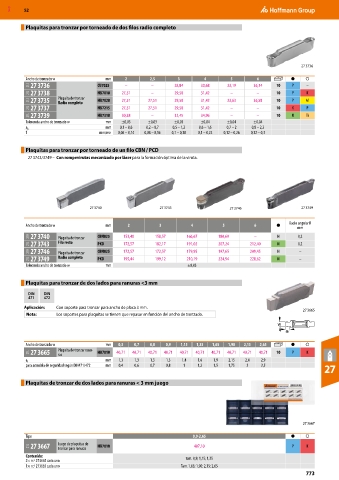

MXD 52

Plaquitas para tronzar por torneado de dos filos radio completo

27 3736

Ancho de tronzado w mm 2 2,5 3 4 5 6
21J 27 3736 CU7025 – – 28,84 30,68 33,19 36,14 10 P –
21J 27 3738 HB7010 27,51 – 29,50 31,42 – – 10 P K
21J 27 3735 Plaquita de tronzar HB7020 27,51 27,51 29,50 31,42 33,63 36,58 10 P M
Radio completo
21J 27 3737 HB7215 27,51 27,51 29,50 31,42 – – 10 K P
21L 27 3739 HB7310 30,38 – 32,45 34,96 – – 10 N Ti
Tolerancia ancho de tronzado w mm ±0,03 ±0,03 ±0,03 ±0,04 ±0,04 ±0,04
mm 0,1 – 0,6 0,2 – 0,7 0,5 – 1,2 0,6 – 1,6 0,7 – 2 0,8 – 2,3
a p
f mm/rev. 0,06 – 0,14 0,08 – 0,16 0,1 – 0,18 0,1 – 0,22 0,12 – 0,26 0,12 – 0,3

Plaquitas para tronzar por torneado de un filo CBN / PCD
27 3743/3749 – Con rompevirutas mecanizado por láser para la formación óptima de la viruta.

27 3740 27 3743 27 3746 27 3749

Radio angular R
Ancho de tronzado w mm 2 3 4 5 6
mm
21H 27 3740 Plaquita de tronzar CBN825 153,40 158,57 166,67 180,69 – H 0,2
21L 27 3743 Filo recto PKD 172,57 182,17 191,02 207,24 212,40 N 0,2
21H 27 3746 Plaquita de tronzar CBN825 172,57 172,57 179,95 197,65 209,45 H –
21L 27 3749 Radio completo PKD 195,44 199,12 210,19 224,94 228,62 N –
Tolerancia ancho de tronzado w mm ±0,03

Plaquitas para tronzar de dos lados para ranuras <3 mm

DIN DIN
471 472

Aplicación: Con soporte para tronzar para ancho de placa 3 mm.
27 3665
Nota: Los soportes para plaquitas se tienen que repasar en función del ancho de tronzado.
w
ar

Ancho de tronzado w mm 0,5 0,7 0,8 0,9 1,15 1,35 1,65 1,90 2,15 2,65
21L 27 3665 Plaquita de tronzar ranu- HB7010 40,71 40,71 40,71 40,71 40,71 40,71 40,71 40,71 40,71 40,71 10 P K
ras
a r mm 1,3 1,3 1,3 1,3 1,4 1,6 1,9 2,15 2,4 2,9
27
para arandela de seguridad según DIN471/472 mm 0,4 0,6 0,7 0,8 1 1,2 1,5 1,75 2 2,5
Plaquitas de tronzar de dos lados para ranuras < 3 mm juego

27 3667

Tipo 0,9-2,65
21L 27 3667 Juego de plaquitas de HB7010 407,10 P K
tronzar para ranuras
Contenido: tam. 0,9; 1,15; 1,35
2× n.º 273665 cada uno
1× n.º 273665 cada uno Tam. 1,65; 1,90; 2,15; 2,65
773
