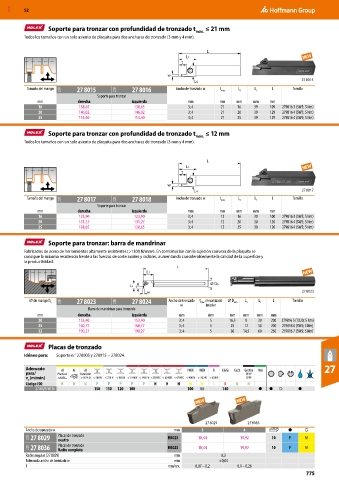

MXD 52

Soporte para tronzar con profundidad de tronzado t máx. ≤ 21 mm
Todos los tamaños con un solo asiento de plaquita para dos anchuras de tronzado (3 mm y 4 mm).

L
L1
t

w
27 8015
L4
Tamaño del mango 22B 27 8015 22B 27 8016 Ancho de tronzado w t máx. L 4 L 1 L Tornillo
Soporte para tronzar
mm derecha izquierda mm mm mm mm mm
16 138,65 138,65 3; 4 21 16 39 109 279816 3 (SW5; 5 Nm)
20 146,02 146,02 3; 4 21 20 39 129 279816 4 (SW5; 5 Nm)
25 153,40 153,40 3; 4 21 25 39 129 279816 4 (SW5; 5 Nm)

Soporte para tronzar con profundidad de tronzado t máx. ≤ 12 mm
Todos los tamaños con un solo asiento de plaquita para dos anchuras de tronzado (3 mm y 4 mm).

L
L1
t

w
L4 27 8017
Tamaño del mango 22B 27 8017 22B 27 8018 Ancho de tronzado w t máx. L 4 L 1 L Tornillo
Soporte para tronzar
mm derecha izquierda mm mm mm mm mm
16 123,90 123,90 3; 4 12 16 30 100 279816 3 (SW5; 5 Nm)
20 131,27 131,27 3; 4 12 20 30 120 279816 4 (SW5; 5 Nm)
25 138,65 138,65 3; 4 12 25 30 120 279816 4 (SW5; 5 Nm)

Soporte para tronzar: barra de mandrinar
Fabricados de acero de herramientas altamente resistentes (>1300 N/mm ). En combinación con la sujeción convexa de la plaquita se
2
consigue la máxima resistencia frente a las fuerzas de corte axiales y radiales, aumentando considerablemente la calidad de la superficie y
la productividad.
L
L1

DS
L3 t
w 27 8023
⌀ de mango D S 22B 27 8023 22B 27 8024 Ancho de tronzado t mecanizado ⌀ D mín L 3 L 1 L Tornillo
máx.
Barra de mandrinar para tronzado w interior
mm derecha izquierda mm mm mm mm mm mm
20 153,40 153,40 3; 4 5 16,5 8 30 200 279816 5 (TX20; 5 Nm)
25 160,77 160,77 3; 4 5 25 12 50 200 279816 6 (SW5; 5 Nm)
32 190,27 190,27 3; 4 5 30 14,5 60 250 279816 7 (SW5; 5 Nm)

Placas de tronzado
Idóneo para: Soporte n.° 278005 y 278015 − 278024.

Adecuado 27
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
27 8029/ 8036 150 130 120 100 100 80 140 ● ● ○ ●

27 8029 27 8036
Ancho de tronzado w mm 3 4
22D 27 8029 Placas de tronzado HBG25 18,44 19,92 10 P M
neutro
22D 27 8036 Placas de tronzado HBG25 18,44 19,92 10 P M
Radio completo
Radio angular (27 8029) mm 0,3
Tolerancia ancho de tronzado w mm ±0,04
f mm/rev. 0,07 – 0,2 0,1 – 0,26
775
