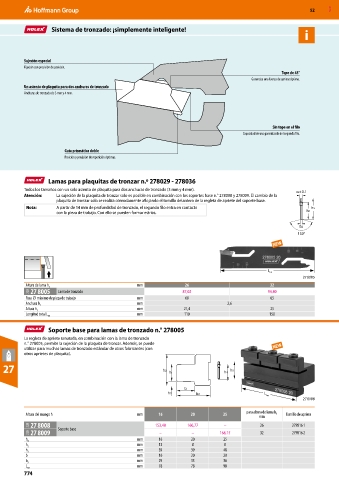

52 MXD

Sistema de tronzado: ¡simplemente inteligente!

Sujeción especial
Fijación con precisión de posición.
Tope de 45°
Garantiza una fuerza de apriete óptima.
Un asiento de plaquita para dos anchuras de tronzado
Anchuras de tronzado de 3 mm y 4 mm.

Sin tope en el filo
Capacidad de uso garantizada del segundo filo.

Guía prismática doble
Posición y precisión de repetición óptimas.

Lamas para plaquitas de tronzar n.º 278029 - 278036
Todos los tamaños con un solo asiento de plaquita para dos anchuras de tronzado (3 mm y 4 mm). w±0.1
Atención: La sujeción de la plaquita de tronzar solo es posible en combinación con los soportes base n.° 278008 y 278009. El cambio de la
plaquita de tronzar solo se realiza cómodamente aflojando el tornillo delantero de la regleta de apriete del soporte base.
Nota: A partir de 14 mm de profundidad de tronzado, el segundo filo entra en contacto h5
con la pieza de trabajo. Con ello se pueden formar estrías. h1

b2
150°

L tot
27 8005
Altura de lama h 5 mm 26 32
22B 27 8005 Lama de tronzado 87,02 94,40
Para ⌀ máximo de pieza de trabajo mm 60 65
Anchura b 2 mm 2,6
Altura h 1 mm 21,4 25
Longitud total L mm 110 150
tot

Soporte base para lamas de tronzado n.° 278005
La regleta de apriete ranurada, en combinación con la lama de tronzado
n.° 278005, permite la sujeción de la plaquita de tronzar. Además, se puede
utilizar para muchas lamas de tronzado estándar de otros fabricantes (con
otros aprietes de plaquita).

27 h5

L tot
27 8008

para altura de lama h
Altura del mango h mm 16 20 25 5 Tornillo de apriete
mm
22B 27 8008 Soporte base 153,40 160,77 – 26 279816 1
22B 27 8009 – – 168,15 32 279816 2
mm 16 20 25
h 4
h 2 mm 12 8 8
h 3 mm 39 39 48
b mm 16 20 20
b 3 mm 29 33 36
L mm 78 78 98
tot
