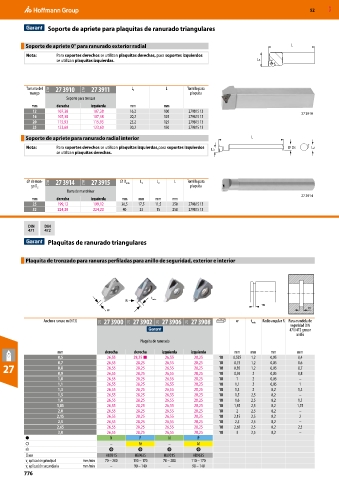

52 MXD

Soporte de apriete para plaquitas de ranurado triangulares

Soporte de apriete 0° para ranurado exterior radial L

Nota: Para soportes derechos se utilizan plaquitas derechas, para soportes izquierdos
se utilizan plaquitas izquierdas. L4

Tamaño del 21W 27 3910 21W 27 3911 L 4 L Tornillo para
mango plaquita
Soporte para tronzar
mm derecha izquierda mm mm
12 107,38 107,38 16,2 100 279815 13 27 3910
16 107,38 107,38 20,2 125 279815 13
20 115,93 115,93 25,2 125 279815 13
25 123,60 123,60 30,2 150 279815 13

Soporte de apriete para ranurado radial interior L
Nota: Para soportes derechos se utilizan plaquitas izquierdas,para soportes izquierdos L3 DS L2
se utilizan plaquitas derechas.

⌀ de man- 21W 27 3914 21W 27 3915 ⌀ D mín L 3 L 2 L Tornillo para
go D S plaquita
Barra de mandrinar
27 3914
mm derecha izquierda mm mm mm mm
25 199,12 199,12 30,5 17,5 11,5 250 279815 13
32 224,20 224,20 40 23 15 250 279815 13

DIN DIN
471 472

Plaquitas de ranurado triangulares

Plaquita de tronzado para ranuras perfiladas para anillo de seguridad, exterior e interior

R t máx.

w
Anchura ranura m (H13) 21J 27 3900 21J 27 3902 21J 27 3906 21J 27 3908 w t máx. Radio angular R Para arandela de
seguridad DIN
471/472 grosor
anillo
Plaquita de ranurado

mm derecha derecha izquierda izquierda mm mm mm mm
0,5 26,55 28,25 ■ 26,55 28,25 10 0,525 1,2 0,05 0,4
0,7 26,55 28,25 26,55 28,25 10 0,75 1,2 0,05 0,6
27 0,8 26,55 28,25 26,55 28,25 10 0,85 1,2 0,05 0,7
10
0,9
0,95
0,05
0,8
26,55
2
28,25
28,25
26,55
1,0 26,55 28,25 26,55 28,25 10 1 2 0,05 –
1,1 26,55 28,25 26,55 28,25 10 1,1 2 0,05 1
1,3 26,55 28,25 26,55 28,25 10 1,3 2 0,2 1,2
1,5 26,55 28,25 26,55 28,25 10 1,5 2,5 0,2 –
1,6 26,55 28,25 26,55 28,25 10 1,6 2,5 0,2 1,5
1,85 26,55 28,25 26,55 28,25 10 1,85 2,5 0,2 1,75
2,0 26,55 28,25 26,55 28,25 10 2 2,5 0,2 –
2,15 26,55 28,25 26,55 28,25 10 2,15 2,5 0,2 2
2,5 26,55 28,25 26,55 28,25 10 2,5 2,5 0,2 –
2,65 26,55 28,25 26,55 28,25 10 2,65 2,5 0,2 2,5
3,0 26,55 28,25 26,55 28,25 10 3 2,5 0,2 –
N P N P
– M – M
Clase HU9315 HB9635 HU9315 HB9635
v aplicación principal mm/min 70 – 280 110 – 170 70 – 280 110 – 170
c
v aplicación secundaria mm/min – 90 – 140 – 90 – 140
c
