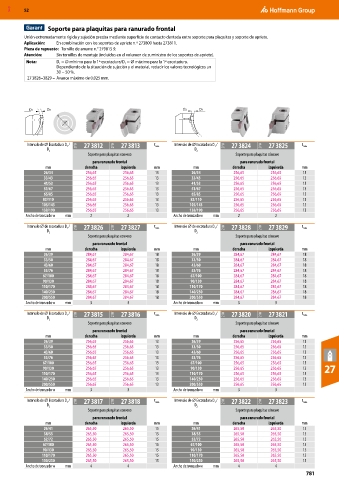

Page 781 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte para plaquitas para ranurado frontal
Unión extremadamente rígida y sujeción precisa mediante superficie de contacto dentada entre soporte para plaquitas y soporte de apriete.
Aplicación: En combinación con los soportes de apriete n.º 273800 hasta 273811.
Pieza de repuesto: Tornillo de amarre n.° 279815 9.
Atención: Sin tornillos de montaje (incluidos en el volumen de suministro de los soportes de apriete).
Nota: D = ⌀ mínimo para la 1ª escotadura/D = ⌀ máximo para la 1ª escotadura.
2
1
Dependiendo de la situación de sujeción y el material, reducir los valores tecnológicos un
30 − 50 %.
27 3826–3829 – Avance máximo de 0,025 mm.

D1 D2 D2 D2 D1
D1

Intervalo de ⌀ Escotadura D / 21W 27 3812 21W 27 3813 t máx. Intervalo de ⌀ Escotadura D / 21W 27 3824 21W 27 3825 t máx.
1
1
D 2 D 2
Soporte para plaquitas convexo Soporte para plaquitas cóncavo
para ranurado frontal para ranurado frontal
mm derecha izquierda mm mm derecha izquierda mm
26/34 256,65 256,65 13 26/34 256,65 256,65 13
33/43 256,65 256,65 13 33/43 256,65 256,65 13
41/53 256,65 256,65 13 41/53 256,65 256,65 13
51/67 256,65 256,65 13 51/67 256,65 256,65 13
65/85 256,65 256,65 13 65/85 256,65 256,65 13
82/110 256,65 256,65 13 82/110 256,65 256,65 13
105/143 256,65 256,65 13 105/143 256,65 256,65 13
138/190 256,65 256,65 13 138/190 256,65 256,65 13
Ancho de tronzado w mm 2 2 Ancho de tronzado w mm 2 2
Intervalo ⌀ de escotadura D / 21W 27 3826 21W 27 3827 t máx. Intervalo ⌀ de escotadura D / 21W 27 3828 21W 27 3829 t máx.
1
1
D 2 D 2
Soporte para plaquitas convexo Soporte para plaquitas cóncavo
para ranurado frontal para ranurado frontal
mm derecha izquierda mm mm derecha izquierda mm
26/39 284,67 284,67 18 26/39 284,67 284,67 18
33/50 284,67 284,67 18 33/50 284,67 284,67 18
43/60 284,67 284,67 18 43/60 284,67 284,67 18
53/76 284,67 284,67 18 53/76 284,67 284,67 18
67/100 284,67 284,67 18 67/100 284,67 284,67 18
90/130 284,67 284,67 18 90/130 284,67 284,67 18
110/170 284,67 284,67 18 110/170 284,67 284,67 18
140/230 284,67 284,67 18 140/230 284,67 284,67 18
200/550 284,67 284,67 18 200/550 284,67 284,67 18
Ancho de tronzado w mm 3 3 Ancho de tronzado w mm 3 3
Intervalo de ⌀ Escotadura D / 21W 27 3815 21W 27 3816 t máx. Intervalo de ⌀ Escotadura D / 21W 27 3820 21W 27 3821 t máx.
1
1
D 2 D 2
Soporte para plaquitas convexo Soporte para plaquitas cóncavo
para ranurado frontal para ranurado frontal
mm derecha izquierda mm mm derecha izquierda mm
26/39 256,65 256,65 13 26/39 256,65 256,65 13
33/50 256,65 256,65 13 33/50 256,65 256,65 13
43/60 256,65 256,65 13 43/60 256,65 256,65 13
53/76 256,65 256,65 13 53/76 256,65 256,65 13
67/100 256,65 256,65 13 67/100 256,65 256,65 13
90/130 256,65 256,65 13 90/130 256,65 256,65 13 27
110/170 256,65 256,65 13 110/170 256,65 256,65 13
140/230 256,65 256,65 13 140/230 256,65 256,65 13
200/550 256,65 256,65 13 200/550 256,65 256,65 13
Ancho de tronzado w mm 3 3 Ancho de tronzado w mm 3 3
Intervalo de ⌀ Escotadura D / 21W 27 3817 21W 27 3818 t máx. Intervalo de ⌀ Escotadura D / 21W 27 3822 21W 27 3823 t máx.
1
1
D 2 D 2
Soporte para plaquitas convexo Soporte para plaquitas cóncavo
para ranurado frontal para ranurado frontal
mm derecha izquierda mm mm derecha izquierda mm
26/41 265,50 265,50 15 26/41 265,50 265,50 15
38/55 265,50 265,50 15 38/55 265,50 265,50 15
52/72 265,50 265,50 15 52/72 265,50 265,50 15
67/100 265,50 265,50 15 67/100 265,50 265,50 15
90/130 265,50 265,50 15 90/130 265,50 265,50 15
110/170 265,50 265,50 15 110/170 265,50 265,50 15
150/250 265,50 265,50 15 150/250 265,50 265,50 15
Ancho de tronzado w mm 4 4 Ancho de tronzado w mm 4 4
