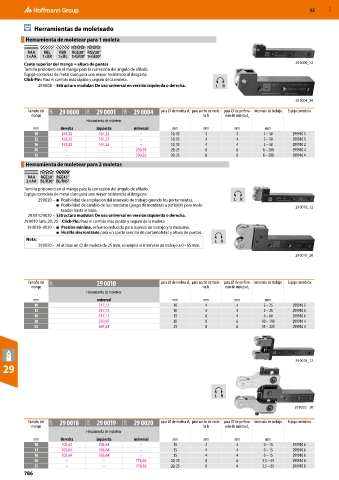

52 MXD

Herramientas de moleteado
Herramienta de moletear para 1 moleta

RAA RBL RBR RGE30° RGV30°
1×AA 1×BR 1×BL 1×GV30° 1×GE30°

Canto superior del mango = altura de puntas 29 0000_12
Tornillo prisionero en el mango para la corrección del ángulo de afilado.
Espiga corredera de metal duro para una mayor resistencia al desgaste.
Click-Pin: Para el cambio más rápido y seguro de la moleta.
29 0004 – Estructura modular: De uso universal en versión izquierda o derecha. L R

29 0004_20
Tamaño del 29H 29 0000 29H 29 0001 29H 29 0004 para ⌀ de moleta d para ancho de mole- para ⌀ de perfora- Intervalo de trabajo Espiga corredera
1
mango ta b ción de moleta d 2
Herramienta de moletear
mm derecha izquierda universal mm mm mm mm
10 161,22 161,22 – 10; 15 4 4 3 – 50 299910 1
12 161,22 161,22 – 10; 15 4 4 3 – 50 299910 1
16 161,22 161,22 – 10; 15 4 4 3 – 50 299910 2
20 – – 230,39 20; 25 8 6 8 – 200 299910 4
25 – – 230,39 20; 25 8 6 8 – 200 299910 4
Herramienta de moletear para 2 moletas

RAA RGE30° RGE45°
2×AA BL/R30° BL/R45°

Tornillo prisionero en el mango para la corrección del ángulo de afilado.
Espiga corredera de metal duro para una mayor resistencia al desgaste.
29 0020 – ■ Posibilidad de ampliación del intervalo de trabajo girando los portamoletas. L R
■ Posibilidad de cambio de las mordazas (juego de mordazas a petición) para mole- 29 0010_12
teados hasta el tope.
29 0010/0020 – Estructura modular: De uso universal en versión izquierda o derecha.
29 0010 Tam. 20; 25 – Click-Pin: Para el cambio más rápido y seguro de la moleta.
29 0018–0020 – ■ Presión mínima, esfuerzo reducido para la pieza de trabajo y la máquina.
■ Husillo sincronizado para un ajuste sencillo de portamoletas y altura de puntas.
Nota: L R
29 0020 – Al utilizar un ⌀ de moleta de 25 mm, se amplía el intervalo de trabajo a 0 - 65 mm.

29 0010_20

Tamaño del 29H 29 0010 para ⌀ de moleta d para ancho de mole- para ⌀ de perfora- Intervalo de trabajo Espiga corredera
1
mango ta b ción de moleta d 2
Herramienta de moletear
mm universal mm mm mm mm
10 317,12 10 4 4 3 – 25 299910 5
12 317,12 10 4 4 3 – 25 299910 5
16 317,12 15 6 4 6 – 60 299910 6
20 370,97 20 8 6 10 – 110 299910 4
25 407,84 25 8 6 15 – 220 299910 4

29 0018_12
29

L R

29 0020 _20

Tamaño del 29H 29 0018 29H 29 0019 29H 29 0020 para ⌀ de moleta d para ancho de mole- para ⌀ de perfora- Intervalo de trabajo Espiga corredera
1
mango ta b ción de moleta d 2
Herramienta de moletear
mm derecha izquierda universal mm mm mm mm
10 705,64 705,64 – 15 4 4 0 – 15 299910 6
12 705,64 705,64 – 15 4 4 0 – 15 299910 6
16 705,64 705,64 – 15 4 4 0 – 15 299910 6
20 – – 778,66 20; 25 8 6 3,5 – 65 299910 8
25 – – 778,66 20; 25 8 6 3,5 – 65 299910 8
786
