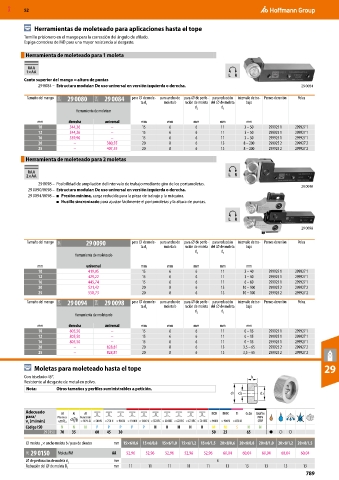

Page 789 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Herramientas de moleteado para aplicaciones hasta el tope
Tornillo prisionero en el mango para la corrección del ángulo de afilado.
Espiga corredera de MD para una mayor resistencia al desgaste.
Herramienta de moleteado para 1 moleta

RAA
1×AA L R
Canto superior del mango = altura de puntas
29 0084 – Estructura modular: De uso universal en versión izquierda o derecha. 29 0084

Tamaño del mango 29H 29 0080 29H 29 0084 para ⌀ de mole- para ancho de para ⌀ de perfo- para reducción Intervalo de tra- Pernos de unión Polea
ta d 1 moleta b ración de moleta del ⌀ de moleta bajo
d 2 d 3
Herramienta de moletear
mm derecha universal mm mm mm mm mm
10 344,26 – 15 6 6 11 3 – 50 299925 1 299927 1
12 344,26 – 15 6 6 11 3 – 50 299925 1 299927 1
16 359,90 – 15 6 6 11 3 – 50 299925 1 299927 1
20 – 380,55 20 8 6 13 8 – 200 299925 2 299927 2
25 – 407,55 20 8 6 13 8 – 200 299925 2 299927 2
Herramienta de moleteado para 2 moletas

RAA
2×AA L R

29 0098 – Posibilidad de ampliación del intervalo de trabajo mediante giro de los portamoletas. 29 0090
29 0090/0098 – Estructura modular: De uso universal en versión izquierda o derecha.
29 0094/0098 – ■ Presión mínima, carga reducida para la pieza de trabajo y la máquina.
■ Husillo sincronizado para ajustar fácilmente el portamoletas y la altura de puntas.

L R
29 0098
Tamaño del mango 29H 29 0090 para ⌀ de mole- para ancho de para ⌀ de perfo- para reducción Intervalo de tra- Pernos de unión Polea
ta d 1 moleta b ración de moleta del ⌀ de moleta bajo
d 2 d 3
Herramienta de moleteado
mm universal mm mm mm mm mm
10 419,05 15 6 6 11 3 – 40 299925 1 299927 1
12 429,22 15 6 6 11 3 – 40 299925 1 299927 1
16 445,74 15 6 6 11 6 – 60 299925 1 299927 1
20 521,42 20 8 6 13 10 – 100 299925 2 299927 2
25 558,73 20 8 6 13 10 – 100 299925 2 299927 2
Tamaño del mango 29H 29 0094 29H 29 0098 para ⌀ de mole- para ancho de para ⌀ de perfo- para reducción Intervalo de tra- Pernos de unión Polea
ta d 1 moleta b ración de moleta del ⌀ de moleta bajo
d 2 d 3
Herramienta de moleteado
mm derecha universal mm mm mm mm mm
10 805,50 – 15 6 6 11 0 – 15 299925 1 299927 1
12 805,50 – 15 6 6 11 0 – 15 299925 1 299927 1
16 805,50 – 15 6 6 11 0 – 15 299925 1 299927 1
20 – 828,81 20 8 6 13 3,5 – 65 299925 2 299927 2
25 – 828,81 20 8 6 13 3,5 – 65 299925 2 299927 2

Moletas para moleteado hasta el tope 29
Con biselado 45°. b
Resistente al desgaste de metal en polvo.
Nota: Otros tamaños y perfiles suministrables a petición.
d1 d2 d3

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
29 0150 70 35 60 45 30 50 25 65 ● ○ ○
⌀ moleta × ancho moleta b / paso de dientes mm 15×6/0,6 15×6/0,8 15×6/1,0 15×6/1,2 15×6/1,5 20×8/0,6 20×8/0,8 20×8/1,0 20×8/1,2 20×8/1,5
1
29I 29 0150 Moleta PM AA 52,96 52,96 52,96 52,96 52,96 60,04 60,04 60,04 60,04 60,04
⌀ de perforación de moleta d 2 mm 6
Reducción del ⌀ de moleta D 3 mm 11 11 11 11 11 13 13 13 13 13
789
