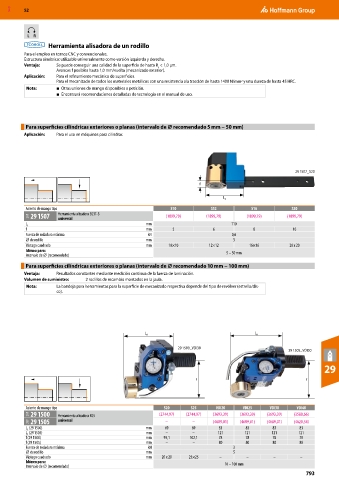

MXD 52
L R
Herramienta alisadora de un rodillo
Para el empleo en tornos CNC y convencionales.
Estructura simétrica: utilizable universalmente como versión izquierda y derecha.
Ventaja: Se puede conseguir una calidad de la superficie de hasta R z < 1,0 µm.
Avances f posibles hasta 1,0 mm/vuelta (mecanizado exterior).
Aplicación: Para el refinamiento mecánico de superficies.
Para el mecanizado de todos los materiales metálicos con una resistencia ala tracción de hasta 1400 N/mm 2 y una dureza de hasta 45 HRC.
Nota: ■ Otras uniones de mango disponibles a petición.
■ Encontrará recomendaciones detalladas de tecnología en el manual de uso.
Para superficies cilíndricas exteriores o planas (intervalo de ⌀ recomendado 5 mm − 50 mm)
Aplicación: Para el uso en máquinas para cilindrar.
29 1507_S20
f
L A
Asiento de mango tipo S10 S12 S16 S20
29F 29 1507 Herramienta alisadora EG3T-3 (1899,79) (1899,79) (1899,79) (1899,79)
universal
L 1 mm 110
f mm 5 6 8 10
Fuerza de rodadura máxima kN 0,6
⌀ de rodillo mm 3
Vástago cuadrado mm 10×10 12×12 16×16 20 x 20
Idóneo para: 5 – 50 mm
Intervalo de ⌀ (recomendado)
Para superficies cilíndricas exteriores o planas (intervalo de ⌀ recomendado 10 mm − 100 mm)
Ventaja: Resultados constantes mediante medición continua de la fuerza de laminación.
Volumen de suministro: 2 rodillos de recambio montados en la jaula.
Nota: La bandeja para herramientas para la superficie de mecanizado respectiva depende del tipo de revólver (estrella/dis-
co).
L A L A
29 1500_VDI30
29 1505_VDI30
29
f f
Asiento de mango tipo S20 S25 VDI20 VDI25 VDI30 VDI40
29F 29 1500 Herramienta alisadora EG5 (2744,97) (2744,97) (3693,39) (3693,39) (3693,39) (3588,66)
29F 29 1505 universal – – (4689,01) (4689,01) (4689,01) (4628,54)
L (29 1500) mm 69 69 83 83 83 83
1
L 1 (29 1505) mm – – 121 121 121 121
f (29 1500) mm 93,1 102,1 78 78 78 78
f (29 1505) mm – – 80 80 80 80
Fuerza de rodadura máxima kN 3
⌀ de rodillo mm 5
Vástago cuadrado mm 20 x 20 25×25 – – – –
Idóneo para: 10 – 100 mm
Intervalo de ⌀ (recomendado)
