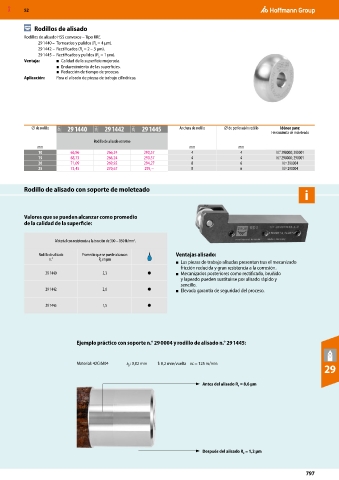

MXD 52

Rodillos de alisado
Rodillos de alisado HSS convexos – Tipo RRE.
29 1440 – Torneados y pulidos (R = 4 µm).
z
29 1442 – Rectificados (R = 2 – 3 µm).
z
29 1445 – Rectificados y pulidos (R = 1 µm).
z
Ventaja: ■ Calidad de la superficie mejorada.
■ Endurecimiento de las superficies.
■ Reducción de tiempo de proceso.
Aplicación: Para el alisado de piezas de trabajo cilíndricas.

⌀ de rodillo 29H 29 1440 29H 29 1442 29H 29 1445 Anchura de rodillo ⌀ de perforación rodillo Idóneo para:
Herramienta de moleteado
Rodillo de alisado convexo
mm mm mm
10 66,96 266,24 290,57 4 4 N.° 290000; 290001
15 68,73 266,24 290,57 4 4 N.° 290000; 290001
20 71,09 269,92 294,27 8 6 N.º 290004
25 73,45 270,67 295,– 8 6 N.º 290004

Rodillo de alisado con soporte de moleteado
i

Valores que se pueden alcanzar como promedio
de la calidad de la superficie:

Material con resistencia a la tracción de 300 – 850 N/mm . 2

Rodillo de alisado Promedio que se puede alcanzar: Ventajas alisado:
n.° R en μm
z
■ Las piezas de trabajo alisadas presentan tras el mecanizado
fricción reducida y gran resistencia a la corrosión.
29 1440 2,3 ● ■ Mecanizados posteriores como rectificado, bruñido
y lapeado pueden sustituirse por alisado rápido y
sencillo.
29 1442 2,0 ● ■ Elevada garantía de seguridad del proceso.

29 1445 1,5 ●

Ejemplo práctico con soporte n.° 29 0004 y rodillo de alisado n.° 29 1445:

Material: 42CrM04 a p : 0,02 mm f: 0,2 mm/vuelta vc = 125 m/min
29

Antes del alisado R = 8,6 μm
z

Después del alisado R = 1,2 μm
z
