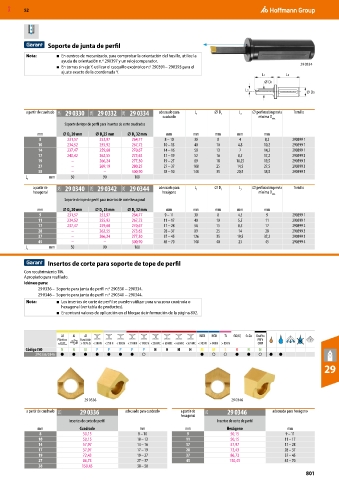

MXD 52

Soporte de junta de perfil

Nota: ■ En centros de mecanizado, para comprobar la orientación del husillo, utilice la
ayuda de orientación n.º 290397 y un reloj comparador.
■ En tornos sin eje Y, utilizar el casquillo excéntrico n.º 290391− 290393 para el 29 0334
ajuste exacto de la coordenada Y.
L1 LS
D1
L3
DS

a partir de cuadrado 29K 29 0330 29K 29 0332 29K 29 0334 adecuado para L 1 ⌀ D 1 L 3 ⌀ perforación previa Tornillo
cuadrado mínima D mín.
Soporte de tope de perfil para insertos de corte cuadrados
mm ⌀ D 20 mm ⌀ D 25 mm ⌀ D 32 mm mm mm mm mm mm
S
S
S
8 231,57 252,97 264,77 8 – 10 30 8 4 8,2 290399 1
10 234,52 255,92 267,72 10 – 13 40 10 4,8 10,2 290399 1
14 237,47 259,60 270,67 14 – 16 50 13 7 14,2 290399 1
17 240,42 262,55 273,62 17 – 19 52 16 8,5 17,2 290399 3
19 – 266,24 277,30 19 – 27 89 18 10,25 19,5 290399 3
27 – 269,19 280,25 27 – 37 100 25 14,5 27,5 290399 3
38 – – 300,90 38 – 50 140 35 20,5 38,5 290399 3
L s mm 50 90 100
a partir de 29K 29 0340 29K 29 0342 29K 29 0344 adecuado para L 1 ⌀ D 1 L 3 ⌀ perforación previa Tornillo
hexagonal hexágono mínima D mín.
Soporte de tope de perfil para insertos de corte hexagonal
mm ⌀ D 20 mm ⌀ D 25 mm ⌀ D 32 mm mm mm mm mm mm
S
S
S
9 231,57 252,97 264,77 9 – 11 30 8 4,5 9 290399 1
11 234,52 255,92 267,72 11 – 17 40 10 5,5 11 290399 1
17 237,47 259,60 270,67 17 – 28 56 15 8,5 17 290399 2
28 – 262,55 273,62 28 – 37 89 25 14 28 290399 3
37 – 266,24 277,30 37 – 45 126 35 19,5 37,2 290399 3
45 – – 300,90 45 – 70 140 40 23 45 290399 4
L s mm 50 90 100
Insertos de corte para soporte de tope de perfil
Con recubrimiento TiN.
Apropiado para reafilado.
Idóneo para:
29 0336 – Soporte para junta de perfil n.º 290330 − 290334.
29 0346 – Soporte para junta de perfil n.º 290340 − 290344.
Nota: ■ Los insertos de corte de perfil se pueden utilizar para una zona cuadrada o
hexagonal (ver tabla de productos).
■ Encontrará valores de aplicación en el bloque de información de la página 802.

Código ISO N N N P P P P P H H H H M M S K N N
29 0336/ 0346 ● ● ● ● ● ● ● ○ ● ○ ○ ● ● ○ ● ●

29

29 0336 29 0346

a partir de cuadrado 29L 29 0336 adecuado para cuadrado a partir de 29L 29 0346 adecuado para hexágono
hexagonal
Insertos de corte de perfil Insertos de corte de perfil
mm Cuadrado mm mm Hexágono mm
8 50,15 8 – 10 9 50,15 9 – 11
10 50,15 10 – 13 11 50,15 11 – 17
14 57,97 14 – 16 17 57,97 17 – 28
17 57,97 17 – 19 28 72,43 28 – 37
19 72,43 19 – 27 37 86,73 37 – 45
27 86,73 27 – 37 45 150,45 45 – 70
38 150,45 38 – 50
