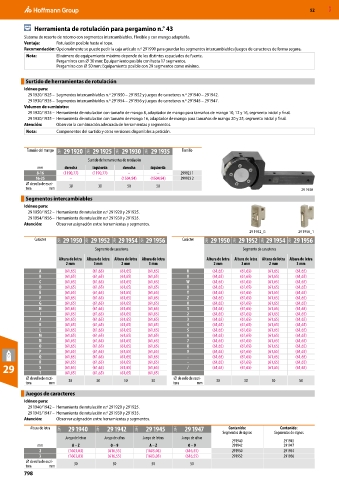

Page 798 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Herramienta de rotulación para pergamino n.° 43
Sistema de resorte de retorno con segmentos intercambiables. Flexible y con mango adaptable.
Ventaja: Rotulación posible hasta el tope.
Recomendación: Opcionalmente se puede pedir la caja artículo n.º 291990 para guardar los segmentos intercambiables/juegos de caracteres de forma segura.
Nota: El número de equipamiento máximo depende de los distintos espaciados de fuente.
Pergaminos con ⌀ 30 mm: Equipamiento posible con hasta 17 segmentos.
Pergamino con ⌀ 50 mm: Equipamiento posible con 29 segmentos como mínimo.

Surtido de herramientas de rotulación
Idóneo para:
29 1920/1925 – Segmentos intercambiables n.º 291950 – 291952 y juegos de caracteres n.º 291940 – 291942.
29 1930/1935 – Segmentos intercambiables n.º 291954 – 291956 y juegos de caracteres n.º 291945 – 291947.
Volumen de suministro:
29 1920/1925 – Herramienta de rotulación con tamaño de mango 8, adaptador de mango para tamaños de mango 10, 12 y 16, segmento inicial y final.
29 1930/1935 – Herramienta de rotulación con tamaño de mango 16, adaptador de mango para tamaños de mango 20 y 25, segmento inicial y final.
Atención: Observar la combinación adecuada de herramientas y segmentos.
Nota: Componentes del surtido y otras versiones disponibles a petición.

Tamaño del mango 29H 29 1920 29H 29 1925 29H 29 1930 29H 29 1935 Tornillo
Surtido de herramientas de rotulación
mm derecha izquierda derecha izquierda
8-16 (1190,77) (1190,77) – – 299923 1
16-25 – – (1504,94) (1504,94) 299923 2
⌀ de rollo de escri- 30 30 50 50
tura mm 29 1930
Segmentos intercambiables
Idóneo para:
29 1950/1952 – Herramienta de rotulación n.º 291920 y 291925.
29 1954/1956 – Herramienta de rotulación n.º 291930 y 291935.
Atención: Observar asignación entre herramientas y segmentos.
29 1952_G 29 1956_1
Carácter 29H 29 1950 29H 29 1952 29H 29 1954 29H 29 1956 Carácter 29H 29 1950 29H 29 1952 29H 29 1954 29H 29 1956
Segmento de caracteres Segmento de caracteres
Altura de letra Altura de letra Altura de letra Altura de letra Altura de letra Altura de letra Altura de letra Altura de letra
2 mm 3 mm 2 mm 3 mm 2 mm 3 mm 2 mm 3 mm
A (61,65) (61,65) (61,65) (61,65) U (61,65) (61,65) (61,65) (61,65)
B (61,65) (61,65) (61,65) (61,65) V (61,65) (61,65) (61,65) (61,65)
C (61,65) (61,65) (61,65) (61,65) W (61,65) (61,65) (61,65) (61,65)
D (61,65) (61,65) (61,65) (61,65) X (61,65) (61,65) (61,65) (61,65)
E (61,65) (61,65) (61,65) (61,65) Y (61,65) (61,65) (61,65) (61,65)
F (61,65) (61,65) (61,65) (61,65) Z (61,65) (61,65) (61,65) (61,65)
G (61,65) (61,65) (61,65) (61,65) 0 (61,65) (61,65) (61,65) (61,65)
H (61,65) (61,65) (61,65) (61,65) 1 (61,65) (61,65) (61,65) (61,65)
I (61,65) (61,65) (61,65) (61,65) 2 (61,65) (61,65) (61,65) (61,65)
J (61,65) (61,65) (61,65) (61,65) 3 (61,65) (61,65) (61,65) (61,65)
K (61,65) (61,65) (61,65) (61,65) 4 (61,65) (61,65) (61,65) (61,65)
L (61,65) (61,65) (61,65) (61,65) 5 (61,65) (61,65) (61,65) (61,65)
M (61,65) (61,65) (61,65) (61,65) 6 (61,65) (61,65) (61,65) (61,65)
N (61,65) (61,65) (61,65) (61,65) 7 (61,65) (61,65) (61,65) (61,65)
O (61,65) (61,65) (61,65) (61,65) 8 (61,65) (61,65) (61,65) (61,65)
P (61,65) (61,65) (61,65) (61,65) 9 (61,65) (61,65) (61,65) (61,65)
Q (61,65) (61,65) (61,65) (61,65) . (61,65) (61,65) (61,65) (61,65)
R (61,65) (61,65) (61,65) (61,65) - (61,65) (61,65) (61,65) (61,65)
29 S T (61,65) (61,65) (61,65) (61,65) / (61,65) (61,65) (61,65) (61,65)

(61,65)
(61,65)
(61,65)
(61,65)

⌀ de rollo de escri- 30 30 50 50 ⌀ de rollo de escri- 30 30 50 50
tura mm tura mm
Juegos de caracteres
Idóneo para:
29 1940/1942 – Herramienta de rotulación n.º 291920 y 291925.
29 1945/1947 – Herramienta de rotulación n.º 291930 y 291935.
Atención: Observar asignación entre herramientas y segmentos.
Altura de letra 29H 29 1940 29H 29 1942 29H 29 1945 29H 29 1947 Contenido: Contenido:
Segmentos de signos Segmentos de signos
Juego de letras Juego de cifras Juego de letras Juego de cifras
291940 291945
mm A – Z 0 – 9 A – Z 0 – 9 291942 291947
2 (1603,03) (616,55) (1603,03) (616,55) 291950 291954
3 (1603,03) (616,55) (1603,03) (616,55) 291952 291956
⌀ de rollo de escri- 30 30 50 50
tura mm
