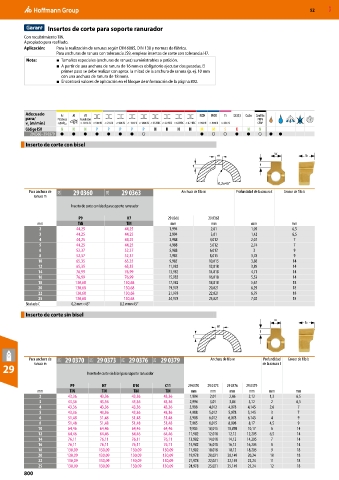

Page 800 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Insertos de corte para soporte ranurador
Con recubrimiento TiN.
Apropiado para reafilado.
Aplicación: Para la realización de ranuras según DIN 6885, DIN 138 y normas de fábrica.
Para anchuras de ranura con tolerancia JS9, emplear insertos de corte con tolerancia H7.
Nota: ■ Tamaños especiales (anchuras de ranura) suministrables a petición.
■ A partir de una anchura de ranura de 16 mm es obligatorio ejecutar dos pasadas. El
primer paso se debe realizar con aprox. la mitad de la anchura de ranura (p. ej. 10 mm
con una anchura de ranura de 18 mm).
■ Encontrará valores de aplicación en el bloque de información de la página 802.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N N
29 0360– 29 0379 ● ● ● ● ● ● ● ○ ● ○ ○ ● ● ○ ● ●
Inserto de corte con bisel
w
m b
t t

0,2x45°
Para anchura de 29L 29 0360 29L 29 0363 Anchura de filo w Profundidad de la ranura t Grosor de filo b
ranura m
Inserto de corte con bisel para soporte ranurador
P9 H7 29 0360 29 0363
mm TiN TiN mm mm mm mm
2 44,25 44,25 1,994 2,01 1,09 6,5
3 44,25 44,25 2,994 3,01 1,42 6,5
4 44,25 44,25 3,988 4,012 2,07 7
5 44,25 44,25 4,988 5,012 2,74 7
6 52,37 52,37 5,988 6,012 3 9
8 52,37 52,37 7,985 8,015 3,78 9
10 65,35 65,35 9,985 10,015 3,88 14
12 65,35 65,35 11,982 12,018 3,89 14
14 76,99 76,99 13,982 14,018 4,71 14
16 76,99 76,99 15,982 16,018 5,53 14
18 130,68 130,68 17,982 18,018 5,67 18
20 130,68 130,68 19,978 20,021 6,29 18
22 130,68 130,68 21,978 22,021 6,79 18
25 130,68 130,68 24,978 25,021 7,02 18
Biselado C 0,2 mm×45° 0,2 mm×45°
Inserto de corte sin bisel
w
b
m
t
t

Para anchura de 29L 29 0370 29L 29 0373 29L 29 0376 29L 29 0379 Anchura de filo w Profundidad Grosor de filo b
29 ranura m Inserto de corte sin bisel para soporte ranurador de la ranura t

P9 H7 D10 C11 29 0370 29 0373 29 0376 29 0379
mm TiN TiN TiN TiN mm mm mm mm mm mm
2 43,36 43,36 43,36 43,36 1,994 2,01 2,06 2,12 1,3 6,5
3 43,36 43,36 43,36 43,36 2,994 3,01 3,06 3,12 2 6,5
4 43,36 43,36 43,36 43,36 3,988 4,012 4,078 4,145 2,6 7
5 43,36 43,36 43,36 43,36 4,988 5,012 5,078 5,145 3 7
6 51,48 51,48 51,48 51,48 5,988 6,012 6,078 6,145 4 9
8 51,48 51,48 51,48 51,48 7,985 8,015 8,098 8,17 4,5 9
10 64,46 64,46 64,46 64,46 9,985 10,015 10,098 10,17 6 14
12 64,46 64,46 64,46 64,46 11,982 12,018 12,12 12,205 6,5 14
14 76,11 76,11 76,11 76,11 13,982 14,018 14,12 14,205 7 14
16 76,11 76,11 76,11 76,11 15,982 16,018 16,12 16,205 8 14
18 130,09 130,09 130,09 130,09 17,982 18,018 18,12 18,205 9 18
20 130,09 130,09 130,09 130,09 19,978 20,021 20,149 20,24 10 18
22 130,09 130,09 130,09 130,09 21,978 22,021 22,149 22,24 11 18
25 130,09 130,09 130,09 130,09 24,978 25,021 25,149 25,24 12 18
