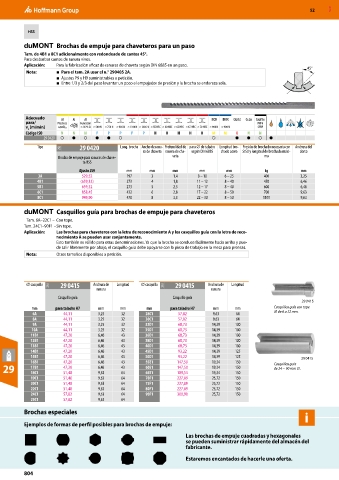

Page 804 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS

Brochas de empuje para chaveteros para un paso
Tam. de 4B1 a 8C1 adicionalmente con redondeado de cantos 45°.
Para desbarbar cantos de ranura vivos.
Aplicación: Para la fabricación eficaz de ranuras de chaveta según DIN 6885 en un paso.
45°
Nota: ■ Para el tam. 2A usar el n.° 290405 2A.
■ Ajustes P9 y H9 suministrables a petición.
■ Entre 1/3 y 2/3 del paso levantar un poco el empujador de presión y la brocha se endereza sola.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N N
29 0420 ○ ● ○ ● ● ○ ○ ● ● ○ ●
Tipo 29J 29 0420 Long. brocha Ancho de ranu- Profundidad de para ⌀ de taladro Longitud bro- Presión de brochado necesaria con Anchura del
ra de chaveta ranura de cha- según DIN 6885 chado acero St50 y longitud de brochado máxi- dorso
Brocha de empuje para ranuras de chave- veta ma
ta HSS
Ajuste JS9 mm mm mm mm mm kg mm
3A 529,52 197 3 1,4 8 – 10 6 – 25 400 3,25
4B1 (659,32) 273 4 1,8 11 – 12 8 – 40 450 6,46
5B1 659,32 273 5 2,3 12 – 17 8 – 40 600 6,46
6C1 858,45 432 6 2,8 17 – 22 8 – 50 700 9,63
8C1 949,90 470 8 3,3 22 – 30 8 – 50 1100 9,63

Casquillos guía para brochas de empuje para chaveteros
Tam. 6A–22C1 – Con tope.
Tam. 24C1–90F1 – Sin tope.
Aplicación: Las brochas para chaveteros con la letra de reconocimiento A y los casquillos guía con la letra de reco-
nocimiento A se pueden usar conjuntamente.
Esto también es válido para otras denominaciones. Ya que la brocha se conduce fácilmente hacia arriba y pue-
de salir libremente por abajo, el casquillo guía debe apoyarse con la pieza de trabajo en la mesa para prensas.
Nota: Otros tamaños disponibles a petición.

⌀ casquillo 29J 29 0415 Anchura de Longitud ⌀ casquillo 29J 29 0415 Anchura de Longitud
ranura ranura
Casquillo guía Casquillo guía
29 0415
mm para taladro H7 mm mm mm para taladro H7 mm mm Casquillos guía con tope
6A 44,11 3,25 32 28C1 57,82 9,63 64 ⌀ de 6 a 22 mm.
8A 44,11 3,25 32 30C1 57,82 9,63 64
9A 44,11 3,25 32 32D1 68,73 14,39 100
10A 44,11 3,25 32 35D1 68,73 14,39 100
11B1 47,20 6,46 43 36D1 68,73 14,39 100
12B1 47,20 6,46 43 38D1 68,73 14,39 100
13B1 47,20 6,46 43 40D1 68,73 14,39 100
14B1 47,20 6,46 43 45D1 93,22 14,39 125
15B1 47,20 6,46 43 50D1 93,22 14,39 125 29 0415
16B1 47,20 6,46 43 55E1 147,50 19,34 150 Casquillos guía
29 17B1 47,20 6,46 43 60E1 147,50 19,34 150 de 24 − 90 mm ⌀.
150
9,63
64
65E1
189,54
19,34
18C1
51,48
19C1 51,48 9,63 64 70F1 227,89 25,72 150
20C1 51,48 9,63 64 75F1 227,89 25,72 150
22C1 51,48 9,63 64 80F1 227,89 25,72 150
24C1 57,82 9,63 64 90F1 300,90 25,72 150
25C1 57,82 9,63 64
Brochas especiales
i
Ejemplos de formas de perfil posibles para brochas de empuje:
Las brochas de empuje cuadradas y hexagonales
se pueden suministrar rápidamente del almacén del
fabricante.
Estaremos encantados de hacerle una oferta.

804
