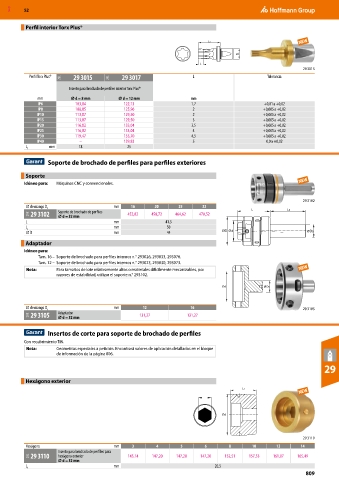

MXD 52

Perfil interior Torx Plus®

29 3015
Perfil Torx Plus® 29L 29 3015 29L 29 3017 L Tolerancia

Inserto para brochado de perfiles interior Torx Plus®
mm ⌀ d = 8 mm ⌀ d = 12 mm mm
IP6 103,84 122,13 1,7 +0,01 a +0,02
IP8 108,85 125,96 2 +0,005 a +0,02
IP10 113,87 129,50 2 +0,005 a +0,02
IP15 113,87 129,50 3 +0,005 a +0,02
IP20 116,82 133,04 3,5 +0,005 a +0,02
IP25 116,82 133,04 4 +0,005 a +0,02
IP30 119,47 135,70 4,5 +0,005 a +0,02
IP40 – 139,83 5 0,0 a +0,02
L 1 mm 18 25

Soporte de brochado de perfiles para perfiles exteriores

Soporte
Idóneo para: Máquinas CNC y convencionales.

29 3102
⌀ de mango D S mm 16 20 25 32
29K 29 3102 Soporte de brochado de perfiles 452,82 458,72 464,62 470,52
⌀ d = 32 mm
L mm 41,5
L s mm 50
⌀ D mm 44

Adaptador
Idóneo para:
Tam. 16 – Soporte de brochado para perfiles internos n.° 293026, 293033, 293076.
Tam. 12 – Soporte de brochado para perfiles internos n.° 293023, 293030, 293073.
Nota: Para tamaños de lote relativamente altos o materiales difícilmente mecanizables, por
razones de estabilidad, utilizar el soporte n.° 293102.

⌀ de mango D s mm 12 16 29 3105
29K 29 3105 Adaptador 131,27 131,27
⌀ d = 32 mm

Insertos de corte para soporte de brochado de perfiles
Con recubrimiento TiN.
Nota: Geometrías especiales a petición. Encontrará valores de aplicación detallados en el bloque
de información de la página 806.

29

Hexágono exterior

29 3110
Hexágono mm 3 4 5 6 8 10 12 14
Inserto para brochado de perfiles para
29L 29 3110 hexágono exterior 145,14 147,20 147,20 147,20 152,51 157,53 161,07 165,49
⌀ d = 32 mm
L 1 mm 20,5
809
