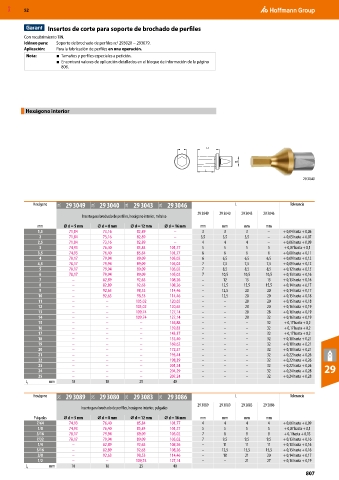

P. 807
MXD 52
Insertos de corte para soporte de brochado de perfiles
Con recubrimiento TiN.
Idóneo para: Soporte de brochado de perfiles n.º 293020 − 293079.
Aplicación: Para la fabricación de perfiles en una operación.
Nota: ■ Tamaños y perfiles especiales a petición.
■ Encontrará valores de aplicación detallados en el bloque de información de la página
806.
Hexágono interior
29 3040
Hexágono 29L 29 3049 29L 29 3040 29L 29 3043 29L 29 3046 L Tolerancia
29 3049 29 3040 29 3043 29 3046
Inserto para brochado de perfiles, hexágono interior, métrico
mm ⌀ d = 5 mm ⌀ d = 8 mm ⌀ d = 12 mm ⌀ d = 16 mm mm mm mm mm
1,5 71,84 73,16 82,89 – 3 3 3 – + 0,04 hasta + 0,06
2 71,84 73,16 82,89 – 3,5 3,5 3,5 – + 0,05 hasta + 0,07
2,5 71,84 73,16 82,89 – 4 4 4 – + 0,06 hasta + 0,09
3 74,93 76,40 85,84 101,77 5 5 5 5 + 0,07 hasta + 0,1
3,5 74,93 76,40 85,84 101,77 6 6 6 6 + 0,08 hasta + 0,11
4 78,17 79,94 89,09 105,02 6 6,5 6,5 6,5 + 0,09 hasta + 0,12
4,5 78,17 79,94 89,09 105,02 7 7,5 7,5 7,5 + 0,09 hasta + 0,12
5 78,17 79,94 89,09 105,02 7 8,5 8,5 8,5 + 0,12 hasta + 0,15
6 78,17 79,94 89,09 105,02 7 10,5 10,5 10,5 + 0,13 hasta + 0,16
7 – 82,89 92,63 108,26 – 12 13 13 + 0,13 hasta + 0,16
8 – 82,89 92,63 108,26 – 12,5 15,5 15,5 + 0,14 hasta + 0,17
9 – 92,63 98,53 114,46 – 12,5 20 20 + 0,14 hasta + 0,17
10 – 92,63 98,53 114,46 – 12,5 20 20 + 0,15 hasta + 0,18
11 – – 105,02 120,65 – – 20 20 + 0,15 hasta + 0,18
12 – – 105,02 120,65 – – 20 20 + 0,16 hasta + 0,19
13 – – 109,74 127,14 – – 20 28 + 0,16 hasta + 0,19
14 – – 109,74 127,14 – – 20 32 + 0,16 hasta + 0,19
15 – – – 136,88 – – – 32 + 0,17 hasta + 0,2
16 – – – 139,83 – – – 32 + 0,17 hasta + 0,2
17 – – – 143,37 – – – 32 + 0,17 hasta + 0,2
18 – – – 153,40 – – – 32 + 0,18 hasta + 0,21
19 – – – 169,62 – – – 32 + 0,18 hasta + 0,21
20 – – – 172,57 – – – 32 + 0,18 hasta + 0,21
21 – – – 195,44 – – – 32 + 0,22 hasta + 0,26
22 – – – 198,39 – – – 32 + 0,22 hasta + 0,26
23 – – – 201,34 – – – 32 + 0,22 hasta + 0,26 29
24 – – – 204,29 – – – 32 + 0,24 hasta + 0,28
25 – – – 207,24 – – – 32 + 0,24 hasta + 0,28
L 1 mm 10 18 25 40
Hexágono 29L 29 3089 29L 29 3080 29L 29 3083 29L 29 3086 L Tolerancia
29 3089 29 3080 29 3083 29 3086
Inserto para brochado de perfiles, hexágono interior, pulgadas
Pulgadas ⌀ d = 5 mm ⌀ d = 8 mm ⌀ d = 12 mm ⌀ d = 16 mm mm mm mm mm
7/64 74,93 76,40 85,84 101,77 4 4 4 4 + 0,06 hasta + 0,09
1/8 74,93 76,40 85,84 101,77 5 5 5 5 + 0,07 hasta + 0,1
3/16 78,17 79,94 89,09 105,02 7 8 8 8 + 0,1 hasta + 0,13
7/32 78,17 79,94 89,09 105,02 7 9,5 9,5 9,5 + 0,13 hasta + 0,16
1/4 – 82,89 92,63 108,26 – 11 11 11 + 0,13 hasta + 0,16
5/16 – 82,89 92,63 108,26 – 12,5 15,5 15,5 + 0,13 hasta + 0,16
3/8 – 92,63 98,53 114,46 – 18 21 20 + 0,14 hasta + 0,17
1/2 – – 109,74 127,14 – – 21 27 + 0,16 hasta + 0,19
L 1 mm 10 18 25 40
