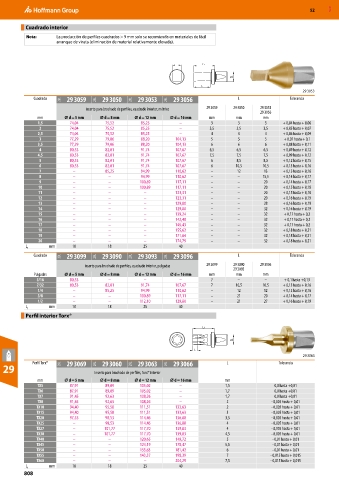

P. 808
52 MXD
Cuadrado interior
Nota: La producción de perfiles cuadrados > 9 mm solo se recomienda en materiales de fácil
arranque de viruta (eliminación de material relativamente elevada).
29 3053
Cuadrado 29L 29 3059 29L 29 3050 29L 29 3053 29L 29 3056 L Tolerancia
Inserto para brochado de perfiles, cuadrado interior, métrico 29 3059 29 3050 29 3053
29 3056
mm ⌀ d = 5 mm ⌀ d = 8 mm ⌀ d = 12 mm ⌀ d = 16 mm mm mm mm
1,5 74,04 75,52 85,25 – 3 3 3 + 0,04 hasta + 0,06
2 74,04 75,52 85,25 – 3,5 3,5 3,5 + 0,05 hasta + 0,07
2,5 74,04 75,52 85,25 – 4 4 4 + 0,06 hasta + 0,09
3 77,29 79,06 88,20 104,13 5 5 5 + 0,07 hasta + 0,1
3,5 77,29 79,06 88,20 104,13 6 6 6 + 0,08 hasta + 0,11
4 80,53 82,01 91,74 107,67 6,5 6,5 6,5 + 0,09 hasta + 0,12
4,5 80,53 82,01 91,74 107,67 7,5 7,5 7,5 + 0,09 hasta + 0,12
5 80,53 82,01 91,74 107,67 6 8,5 8,5 + 0,12 hasta + 0,15
6 80,53 82,01 91,74 107,67 6 10,5 10,5 + 0,13 hasta + 0,16
7 – 85,25 94,99 110,62 – 12 13 + 0,13 hasta + 0,16
8 – – 94,99 110,62 – – 15,5 + 0,14 hasta + 0,17
9 – – 100,89 117,11 – – 20 + 0,14 hasta + 0,17
10 – – 100,89 117,11 – – 20 + 0,15 hasta + 0,18
11 – – – 123,31 – – 20 + 0,15 hasta + 0,18
12 – – – 123,31 – – 20 + 0,16 hasta + 0,19
13 – – – 129,80 – – 28 + 0,16 hasta + 0,19
14 – – – 129,80 – – 32 + 0,16 hasta + 0,19
15 – – – 139,24 – – 32 + 0,17 hasta + 0,2
16 – – – 142,48 – – 32 + 0,17 hasta + 0,2
17 – – – 145,43 – – 32 + 0,17 hasta + 0,2
18 – – – 155,62 – – 32 + 0,18 hasta + 0,21
19 – – – 171,84 – – 32 + 0,18 hasta + 0,21
20 – – – 174,79 – – 32 + 0,18 hasta + 0,21
L 1 mm 10 18 25 40
Cuadrado 29L 29 3099 29L 29 3090 29L 29 3093 29L 29 3096 L Tolerancia
Inserto para brochado de perfiles, cuadrado interior, pulgadas 29 3099 29 3090 29 3096
29 3093
Pulgadas ⌀ d = 5 mm ⌀ d = 8 mm ⌀ d = 12 mm ⌀ d = 16 mm mm mm mm
3/16 80,53 – – – 7 – – + 0,1 hasta +0,13
7/32 80,53 82,01 91,74 107,67 7 10,5 10,5 + 0,13 hasta + 0,16
1/4 – 85,25 94,99 110,62 – 12 12 + 0,13 hasta + 0,16
3/8 – – 100,89 117,11 – 21 20 + 0,14 hasta + 0,17
1/2 – – 112,10 129,80 – 21 27 + 0,16 hasta + 0,19
L 1 mm 10 18 25 40
Perfil interior Torx®
29 3063
Perfil Torx® 29L 29 3069 29L 29 3060 29L 29 3063 29L 29 3066 L Tolerancia
29 Inserto para brochado de perfiles, Torx® interior
mm ⌀ d = 5 mm ⌀ d = 8 mm ⌀ d = 12 mm ⌀ d = 16 mm mm
TX5 87,91 89,09 105,02 – 1,5 0,0 hasta +0,01
TX6 87,91 89,09 105,02 – 1,7 0,0 hasta +0,01
TX7 91,45 92,63 108,26 – 1,7 0,0 hasta +0,01
TX8 91,45 92,63 108,26 – 2 - 0,005 hasta + 0,01
TX10 94,40 95,58 111,51 133,63 2 - 0,005 hasta + 0,01
TX15 94,40 95,58 111,51 133,63 3 - 0,005 hasta + 0,01
TX20 97,35 98,53 114,46 136,88 3,5 - 0,005 hasta + 0,01
TX25 – 98,53 114,46 136,88 4 - 0,005 hasta + 0,01
TX27 – 101,77 117,70 139,83 4 - 0,005 hasta + 0,01
TX30 – 101,77 117,70 139,83 4,5 - 0,005 hasta + 0,01
TX40 – – 120,65 149,72 5 - 0,01 hasta + 0,01
TX45 – – 124,19 178,47 5,5 - 0,01 hasta + 0,01
TX50 – – 133,63 181,42 6 - 0,01 hasta + 0,01
TX55 – – 143,37 198,39 7 - 0,015 hasta + 0,015
TX60 – – – 204,29 7,5 - 0,015 hasta + 0,015
L 1 mm 10 18 25 40
808
