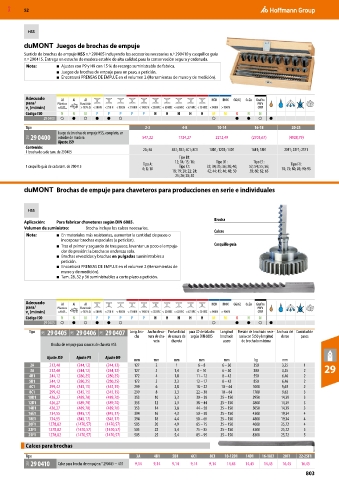

P. 803
MXD 52
HSS
Juegos de brochas de empuje
Surtido de brochas de empuje HSS n.º 290405 incluyendo los accesorios necesarios n.º 290410 y casquillos guía
n.º 290415. Entrega en estuche de madera estable de alta calidad para la conservación segura y ordenada.
Nota: ■ Ajustes con P9 y H9 con 15 % de recargo suministrable de fabrica.
■ Juegos de brochas de empuje para un paso, a petición.
■ Encontrará PRENSAS DE EMPUJE en el volumen 2 (Herramientas de mano y de medición).
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N N
29 0400 ○ ● ○ ● ● ○ ○ ● ● ○ ●
Tipo 2-3 4-8 10-14 16-18 20-25
Juego de brochas de empuje HSS, completo, en
29J 29 0400 estuche de madera 547,22 1724,27 2212,49 (2703,67) (4908,79)
Ajuste JS9
Contenido: 2A; 3A 4B1; 5B1; 6C1; 8C1 10D1; 12D1; 14D1 16E1; 18E1 20F1; 22F1; 25F1
1 brocha de cada tam. de 290405
Tipo B1:
12; 14; 15; 16; Tipo D1: Tipo E1:
Tipo A: Tipo F1:
1 casquillo guía de cada tam. de 290415 Tipo C1: 32; 34; 35; 36; 38; 40; 52; 54; 55; 56;
6; 8; 10 70; 75; 80; 85; 90; 95
18; 19; 20; 22; 24; 42; 44; 45; 46; 48; 50 58; 60; 62; 65
25; 26; 28; 30
Brochas de empuje para chaveteros para producciones en serie e individuales
HSS
Aplicación: Para fabricar chaveteros según DIN 6885. Brocha
Volumen de suministro: Brocha incluye los calces necesarios.
Calces
Nota: ■ En materiales más resistentes, aumentar la cantidad de pasos o
incorporar brochas especiales (a petición).
■ Tras el primer y segundo de tres pasos, levantar un poco el empuja- Casquillo guía
dor de presión: la brocha se endereza sola.
■ Brochas revestidas y brochas en pulgadas suministrables a
petición.
■ Encontrará PRENSAS DE EMPUJE en el volumen 2 (Herramientas de
mano y de medición).
■ Tam. 28, 32 y 36 suministrables a corto plazo a petición.
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N N
29 0405 ○ ● ○ ● ● ○ ○ ● ● ○ ●
Tipo 29J 29 0405 29J 29 0406 29J 29 0407 Long. bro- Ancho de ra- Profundidad para ⌀ de taladro Longitud Presión de brochado nece- Anchura del Cantidad de
cha nura de cha- de ranura de según DIN 6885 brochado saria con St50 y longitud dorso pasos
veta chaveta acero de brochado máxima
Brocha de empuje para ranuras de chaveta HSS
Ajuste JS9 Ajuste P9 Ajuste H9
mm mm mm mm mm kg mm
2A 212,40 (244,12) (244,12) 127 2 1 6 – 8 6 – 30 350 3,25 1
3A 212,40 (244,12) (244,12) 127 3 1,4 8 – 10 6 – 30 300 3,25 2 29
4B1 244,12 (280,25) (280,25) 172 4 1,8 11 – 12 8 – 42 550 6,46 2
5B1 244,12 (280,25) (280,25) 172 5 2,3 12 – 17 8 – 42 850 6,46 2
6C1 299,42 (345,15) (345,15) 299 6 2,8 18 – 22 10 – 64 1000 9,63 2
8C1 299,42 (345,15) (345,15) 299 8 3,3 22 – 30 10 – 64 1700 9,63 3
10D1 426,27 (489,70) (489,70) 353 10 3,3 30 – 38 25 – 150 2950 14,39 3
12D1 426,27 (489,70) (489,70) 353 12 3,3 38 – 44 25 – 150 3800 14,39 3
14D1 426,27 (489,70) (489,70) 353 14 3,8 44 – 50 25 – 150 5050 14,39 3
16E1 734,55 (845,17) (845,17) 394 16 4,3 50 – 58 25 – 150 4300 19,34 4
18E1 734,55 (845,17) (845,17) 394 18 4,4 58 – 65 25 – 150 4800 19,34 4
20F1 1278,82 (1470,57) (1470,57) 505 20 4,9 65 – 75 25 – 150 4000 25,72 4
22F1 1278,82 (1470,57) (1470,57) 505 22 5,4 75 – 85 25 – 150 4300 25,72 5
25F1 1278,82 (1470,57) (1470,57) 505 25 5,4 85 – 95 25 – 150 8300 25,72 5
Calces para brochas
Tipo 3A 4B1 5B1 6C1 8C1 10-12D1 14D1 16-18E1 20F1 22-25F1
29J 29 0410 Calce para brocha de empuje n.° 290405 − 407 9,14 9,14 9,14 9,14 9,14 14,45 14,45 14,45 16,45 16,45
