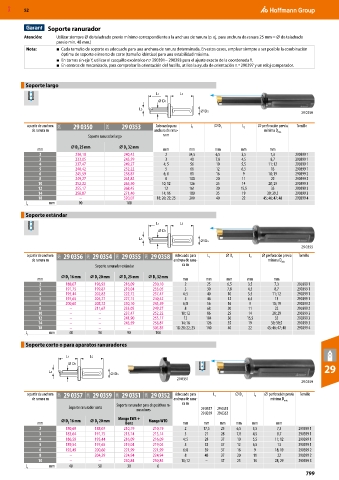

Page 799 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte ranurador
Atención: Utilizar siempre ⌀ de taladrado previo mínimo correspondiente a la anchura de ranura (p. ej. para anchura de ranura 25 mm = ⌀ de taladrado
previo mín. 48 mm.)
Nota: ■ Cada tamaño de soporte es adecuado para una anchura de ranura determinada. En estos casos, emplear siempre a ser posible la combinación
óptima de soporte e inserto de corte (tamaño idéntico) para una estabilidad máxima.
■ En tornos sin eje Y, utilizar el casquillo excéntrico n.º 290391− 290393 para el ajuste exacto de la coordenada Y.
■ En centros de mecanizado, para comprobar la orientación del husillo, utilice la ayuda de orientación n.º 290397 y un reloj comparador.

Soporte largo
L1 LS
D1

L3
DS 29 0350
a partir de anchura 29K 29 0350 29K 29 0353 Adecuado para L 1 ⌀ D 1 L 3 ⌀ perforación previa Tornillo
de ranura m anchura de ranu- mínima D mín.
Soporte ranurador largo ra m

⌀ D 25 mm ⌀ D 32 mm
mm S S mm mm mm mm mm
2 230,10 240,42 2 34,5 6,5 3,5 7,3 290399 1
3 233,05 245,59 3 40 7,8 4,5 8,7 290399 1
4 237,47 249,27 4; 5 56 10 5,5 11; 12 290399 1
5 240,42 252,22 5 66 12 6,5 13 290399 1
6 245,59 258,87 6; 8 81 16 9 18; 19 290399 2
8 249,27 261,82 8 100 20 11 22 290399 2
10 252,22 265,50 10; 12 126 25 14 28; 29 290399 3
12 255,17 268,45 12 161 30 15,5 33 290399 3
14 258,87 271,40 14; 16 180 35 19 39; 39,5 290399 3
18 – 320,07 18; 20; 22; 25 200 40 22 45; 46; 47; 48 290399 4
mm 90 100
L s
Soporte estándar

L1 LS
D1

L3
DS
29 0355
a partir de anchura 29K 29 0356 29K 29 0354 29K 29 0355 29K 29 0358 Adecuado para L 1 ⌀ D 1 L 3 ⌀ perforación previa Tornillo
de ranura m anchura de ranu- mínima D mín.
Soporte ranurador estándar ra m
⌀ D 16 mm ⌀ D 20 mm ⌀ D 25 mm ⌀ D 32 mm
mm S S S S mm mm mm mm mm
2 188,07 196,92 216,09 230,10 2 25 6,5 3,5 7,3 290399 1
3 191,75 199,87 219,04 233,05 3 30 7,8 4,5 8,7 290399 1
4 195,44 202,82 222,72 237,47 4; 5 40 10 5,5 11; 12 290399 1
5 197,65 205,77 227,15 240,42 5 46 12 6,5 13 290399 1
6 200,60 208,72 230,10 245,59 6; 8 56 16 9 18; 19 290399 2
8 – 211,67 233,05 249,27 8 68 20 11 22 290399 2
10 – – 237,47 252,22 10; 12 86 25 14 28; 29 290399 3
12 – – 241,90 255,17 12 104 30 15,5 33 290399 3
14 – – 245,59 258,87 14; 16 126 35 19 39; 39,5 290399 3
18 – – – 303,85 18; 20; 22; 25 140 40 22 45; 46; 47; 48 290399 4
mm 40 50 90 100
L s
Soporte corto o para aparatos ranuradores

L1 LS
D1
L3 29
DS
29 0351
29 0359
a partir de anchura 29K 29 0357 29K 29 0359 29K 29 0351 29K 29 0352 Adecuado para L 1 ⌀ D 1 L 3 ⌀ perforación previa Tornillo
de ranura m anchura de ranu- mínima D mín.
Soporte ranurador para dispositivos ra- ra m
Soporte ranurador corto 29 0357 29 0351
nuradores
29 0359 29 0352
Mango EWS +
16 mm ⌀ D 20 mm Mango WTO
mm ⌀ D S S Benz mm mm mm mm mm mm
2 180,69 188,07 210,19 210,19 2 17,5 25 6,5 3,5 7,3 290399 1
3 183,64 191,75 213,14 213,14 3 21 28 7,8 4,5 8,7 290399 1
4 186,59 195,44 216,09 216,09 4; 5 28 37 10 5,5 11; 12 290399 1
5 189,54 197,65 219,04 219,04 5 33 37 12 6,5 13 290399 1
6 192,49 200,60 221,99 221,99 6; 8 39 37 16 9 18; 19 290399 2
8 – 204,29 224,94 224,94 8 48 37 20 11 22 290399 2
10 – – 230,84 230,84 10; 12 – 37 25 14 28; 29 290399 3
L s mm 40 50 30 6
799
