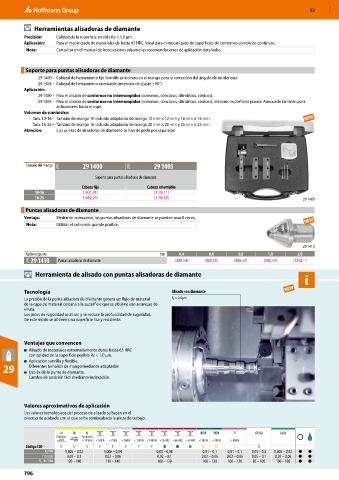

52 MXD

Herramientas alisadoras de diamante
Precisión: Calidad de la superficie posible Rz < 1,0 µm.
Aplicación: Para el mecanizado de materiales de hasta 65 HRC. Ideal para el mecanizado de superficies de contornos complejos continuos.
Nota: Consultar en el manual de instrucciones adjunto las recomendaciones de aplicación detalladas.

Soporte para puntas alisadoras de diamante
29 1400 – Cabezal de herramienta fijo (tornillo prisionero en el mango para la corrección del ángulo de incidencia).
29 1405 – Cabezal de herramienta orientable (intervalo de ajuste ±90°).
Aplicación:
29 1400 – Para el alisado de contornos no interrumpidos (convexos, cóncavos, cilíndricos, cónicos).
29 1405 – Para el alisado de contornos no interrumpidos (convexos, cóncavos, cilíndricos, cónicos), así como superficies planas. Adecuado también para
aplicaciones hasta el tope.
Volumen de suministro:
Tam. 10-16 – Tamaño de mango 10 incluido adaptador de mango 12 mm × 12 mm y 16 mm × 16 mm.
Tam. 16-25 – Tamaño de mango 16 incluido adaptador de mango 20 mm × 20 mm y 25 mm × 25 mm.
Atención: ¡Las puntas de alisadoras de diamante se han de pedir por separado!

Tamaño del mango 29M 29 1400 29M 29 1405
Soporte para puntas alisadoras de diamante
Cabeza fija Cabeza orientable
10-16 (1031,91) (1138,11)
16-25 (1062,29) (1198,88) 29 1405
Puntas alisadoras de diamante
Ventaja: Mediante indexación, las puntas alisadoras de diamante se pueden usar 8 veces.
Nota: Utilizar el radio más grande posible.

29 1410
Radio en punta mm 0,4 0,6 0,8 1,0 2,0
29M 29 1410 Puntas alisadoras de diamante (888,54) (888,54) (888,54) (888,54) (1248,–)

Herramienta de alisado con puntas alisadoras de diamante

Tecnología Alisado con diamante
La presión de la punta alisadora de diamante genera un flujo de material R Z = 0,4 μm
de la capa de material cercana a la superficie que se obtiene con arranque de
viruta.
Los picos de rugosidad se alisan y se reduce la profundidad de rugosidad.
De este modo se obtiene una superficie lisa y resistente.

Ventajas que convencen
■ Alisado de materiales extremadamente duros hasta 65 HRC
con calidad de la superficie posible Rz < 1,0 μm.
■ Aplicación sencilla y flexible.
29 ■ Uso 8x de la punta de diamante.
Diferentes tamaños de mango mediante adaptador.
Cambio de posición fácil mediante indexación.

Valores aproximativos de aplicación
Los valores tecnológicos del proceso de alisado se basan en el
proceso de acabado con el que se ha semiacabado la pieza de trabajo.

○
Código ISO N N N P P P P P H H H M M S K
a mm 0,005 – 0,02 0,006 – 0,04 0,01 – 0,08 0,01 – 0,1 0,01 – 0,1 0,05 – 0,2 0,005 – 0,02 ● ●
p
f mm/U 0,03 – 0,1 0,02 – 0,06 0,02 – 0,1 0,02 – 0,06 0,02 – 0,06 0,05 – 0,1 0,02 – 0,06 ● ●
m/min
V C 120 – 140 110 – 140 100 – 130 100 – 130 100 – 130 80 – 120 100 – 130 ● ●
796
