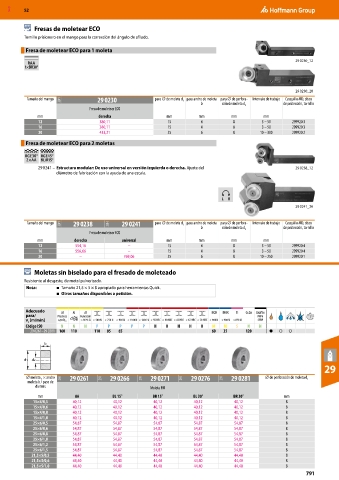

Page 791 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Fresas de moletear ECO
Tornillo prisionero en el mango para la corrección del ángulo de afilado.
Fresa de moletear ECO para 1 moleta

RAA 29 0230_12
1×BR30°

29 0230_20
Tamaño del mango 29H 29 0230 para ⌀ de moleta d para ancho de moleta para ⌀ de perfora- Intervalo de trabajo Casquillo MD, disco
1
b ción de moleta d 2 de protección, tornillo
Fresa de moletear ECO
mm derecha mm mm mm mm
12 380,11 15 4 8 3 – 50 299920 3
16 380,11 15 4 8 3 – 50 299920 3
20 433,21 25 6 8 10 – 300 299920 2

Fresa de moletear ECO para 2 moletas

RGE30° RGE45°
2×AA BL/R15°

29 0241 – Estructura modular: De uso universal en versión izquierda o derecha. Ajuste del 29 0238_12
diámetro de fabricación con la ayuda de una escala.

L R
29 0241_20

Tamaño del mango 29H 29 0238 29H 29 0241 para ⌀ de moleta d para ancho de moleta para ⌀ de perfora- Intervalo de trabajo Casquillo MD, disco
1
b ción de moleta d 2 de protección, tornillo
Fresa de moletear ECO
mm derecha universal mm mm mm mm
12 554,16 – 15 4 8 3 – 50 299920 4
16 556,66 – 15 4 8 3 – 50 299920 4
20 – 769,06 25 6 8 10 – 250 299920 1

Moletas sin biselado para el fresado de moleteado
Resistente al desgaste, de metal pulverizado.
Nota: ■ Tamaño 21,5 × 5 × 8 apropiado para herramientas Quick.
■ Otros tamaños disponibles a petición.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
29 0261– 29 0281 160 110 110 85 65 60 35 120 ● ○ ○
b

d1 d2
29
⌀ moleta × ancho 29I 29 0261 29I 29 0266 29I 29 0271 29I 29 0276 29I 29 0281 ⌀ de perforación de moleta d 2
1
moleta b / paso de
dientes Moleta PM
mm AA BL 15° BR 15° BL 30° BR 30° mm
15×4/0,5 40,12 40,12 40,12 40,12 40,12 8
15×4/0,6 40,12 40,12 40,12 40,12 40,12 8
15×4/0,8 40,12 40,12 40,12 40,12 40,12 8
15×4/1,0 40,12 40,12 40,12 40,12 40,12 8
25×6/0,5 54,87 54,87 54,87 54,87 54,87 8
25×6/0,6 54,87 54,87 54,87 54,87 54,87 8
25×6/0,8 54,87 54,87 54,87 54,87 54,87 8
25×6/1,0 54,87 54,87 54,87 54,87 54,87 8
25×6/1,2 54,87 54,87 54,87 54,87 54,87 8
25×6/1,5 54,87 54,87 54,87 54,87 54,87 8
21,5×5/0,5 44,40 44,40 44,40 44,40 44,40 8
21,5×5/0,6 44,40 44,40 44,40 44,40 44,40 8
21,5×5/1,0 44,40 44,40 44,40 44,40 44,40 8
791
