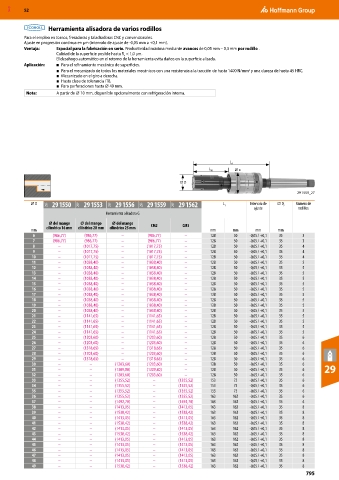

MXD 52

Herramienta alisadora de varios rodillos
Para el empleo en tornos, fresadoras y taladradoras CNC y convencionales.
Ajuste en progresión continua en µm (intervalo de ajuste de -0,05 mm a +0,1 mm).
Ventaja: Especial para la fabricación en serie. Productividad máxima mediante avances de 0,05 mm – 0,3 mm por rodillo .
Calidad de la superficie posible hasta R < 1,0 µm.
z
El desahogo automático en el retorno de la herramienta evita daños en la superficie alisada.
Aplicación: ■ Para el refinamiento mecánico de superficies.
2
■ Para el mecanizado de todos los materiales mecánicos con una resistencia a la tracción de hasta 1400 N/mm y una dureza de hasta 45 HRC.
■ Mecanizado en el giro a derecha.
■ Hasta clase de tolerancia IT8.
■ Para perforaciones hasta ⌀ 49 mm.
Nota: A partir de ⌀ 10 mm, disponible opcionalmente con refrigeración interna.

L A
L N ⌀ a

⌀ D
29 1559_27
⌀ D 29F 29 1550 29F 29 1553 29F 29 1556 29F 29 1559 29F 29 1562 L 1 Intervalo de ⌀ D s Número de
ajuste rodillos
Herramienta alisadora G
⌀ del mango ⌀ del mango ⌀ del mango
cilíndrico 16 mm cilíndrico 20 mm cilíndrico 25 mm CM2 CM3
mm mm mm mm mm
6 (986,77) (986,77) – (986,77) – 128 50 -0,05 / +0,1 35 3
7 (986,77) (986,77) – (986,77) – 128 50 -0,05 / +0,1 35 3
8 – (1017,75) – (1017,75) – 128 50 -0,05 / +0,1 35 4
9 – (1017,75) – (1017,75) – 128 50 -0,05 / +0,1 35 4
10 – (1017,75) – (1017,75) – 128 50 -0,05 / +0,1 35 4
11 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
12 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
13 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
14 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
15 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
16 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
17 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
18 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
19 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
20 – (1038,40) – (1038,40) – 128 50 -0,05 / +0,1 35 5
21 – (1141,65) – (1141,65) – 128 50 -0,05 / +0,1 35 5
22 – (1141,65) – (1141,65) – 128 50 -0,05 / +0,1 35 5
23 – (1141,65) – (1141,65) – 128 50 -0,05 / +0,1 35 5
24 – (1141,65) – (1141,65) – 128 50 -0,05 / +0,1 35 5
25 – (1203,60) – (1203,60) – 128 50 -0,05 / +0,1 35 6
26 – (1203,60) – (1203,60) – 128 50 -0,05 / +0,1 35 6
27 – (1318,65) – (1318,65) – 128 50 -0,05 / +0,1 35 6
28 – (1203,60) – (1203,60) – 128 50 -0,05 / +0,1 35 6
29 – (1318,65) – (1318,65) – 128 50 -0,05 / +0,1 35 6
30 – – (1203,60) (1203,60) – 128 50 -0,05 / +0,1 35 6
31 – – (1309,80) (1309,80) – 128 50 -0,05 / +0,1 35 6 29
32 – – (1203,60) (1203,60) – 128 50 -0,05 / +0,1 35 6
33 – – (1355,52) – (1355,52) 153 75 -0,05 / +0,1 35 6
34 – – (1355,52) – (1355,52) 153 75 -0,05 / +0,1 35 6
35 – – (1355,52) – (1355,52) 153 75 -0,05 / +0,1 35 6
36 – – (1355,52) – (1355,52) 163 162 -0,05 / +0,1 35 6
37 – – (1492,70) – (1492,70) 163 162 -0,05 / +0,1 35 6
38 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
39 – – (1538,42) – (1538,42) 163 162 -0,05 / +0,1 35 8
40 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
41 – – (1538,42) – (1538,42) 163 162 -0,05 / +0,1 35 8
42 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
43 – – (1538,42) – (1538,42) 163 162 -0,05 / +0,1 35 8
44 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
45 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
46 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
47 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
48 – – (1413,05) – (1413,05) 163 162 -0,05 / +0,1 35 8
49 – – (1538,42) – (1538,42) 163 162 -0,05 / +0,1 35 8
