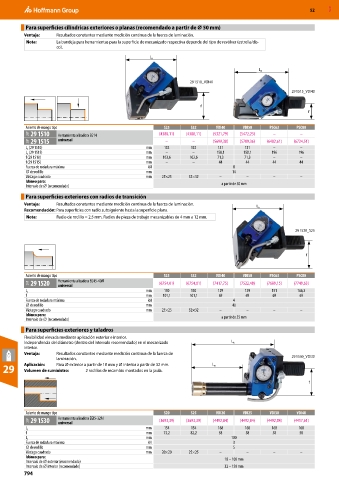

52 MXD

Para superficies cilíndricas exteriores o planas (recomendado a partir de ⌀ 50 mm)
Ventaja: Resultados constantes mediante medición continua de la fuerza de laminación.
Nota: La bandeja para herramientas para la superficie de mecanizado respectiva depende del tipo de revólver (estrella/dis-
co).
L A

L A

29 1510_VDI40
29 1515_VDI40

f
f

Asiento de mango tipo S25 S32 VDI40 VDI50 PSC63 PSC80
29F 29 1510 Herramienta alisadora EG14 (4388,11) (4388,11) (5321,79) (5472,23) – –
29F 29 1515 universal – – (5699,38) (5789,36) (6482,61) (6724,51)
L (29 1510) mm 132 132 131 131 – –
1
L (29 1515) mm – – 158,1 158,1 196 196
1
f (29 1510) mm 103,6 103,6 71,3 71,3 – –
f (29 1515) mm – – 44 44 44 44
Fuerza de rodadura máxima kN 8
⌀ de rodillo mm 14
Vástago cuadrado mm 25×25 32×32 – – – –
Idóneo para: a partir de 50 mm
Intervalo de ⌀ (recomendado)
Para superficies exteriores con radios de transición
Ventaja: Resultados constantes mediante medición continua de la fuerza de laminación.
L A
Recomendación: Para superficies con radio subsiguiente hasta la superficie plana.
Nota: Radio de rodillo = 2,5 mm. Radios de pieza de trabajo mecanizables de 4 mm a 12 mm.

29 1520_S25

f

Asiento de mango tipo S25 S32 VDI40 VDI50 PSC63 PSC80
29F 29 1520 Herramienta alisadora EG45-40M (6754,01) (6754,01) (7417,75) (7522,48) (7689,15) (7749,63)
universal
L 1 mm 130 130 129 129 151 166,3
f mm 101,1 101,1 69 69 69 69
Fuerza de rodadura máxima kN 4
⌀ de rodillo mm 40
Vástago cuadrado mm 25×25 32×32 – – – –
Idóneo para: a partir de 35 mm
Intervalo de ⌀ (recomendado)
Para superficies exteriores y taladros
Flexibilidad elevada mediante aplicación exterior e interior.
Independencia del diámetro (dentro del intervalo recomendado) en el mecanizado L A
interior.
Ventaja: Resultados constantes mediante medición continua de la fuerza de
laminación. 29 1530_VDI30
29 Aplicación: Para ⌀ exterior a partir de 10 mm y ⌀ interior a partir de 32 mm. L N
Volumen de suministro:
2 rodillos de recambio montados en la jaula.
f

Asiento de mango tipo S20 S25 VDI20 VDI25 VDI30 VDI40
29F 29 1530 Herramienta alisadora EGI5-32AI (3693,39) (3693,39) (4492,84) (4492,84) (4492,84) (4417,61)
universal
L 1 mm 154 154 168 168 168 168
f mm 73,2 82,2 58 58 58 58
mm 100
L 1
Fuerza de rodadura máxima kN 3
⌀ de rodillo mm 5
Vástago cuadrado mm 20×20 25×25 – – – –
Idóneo para: 10 – 100 mm
Intervalo de ⌀ exterior (recomendado)
Intervalo de ⌀ interior (recomendado) 32 – 150 mm
