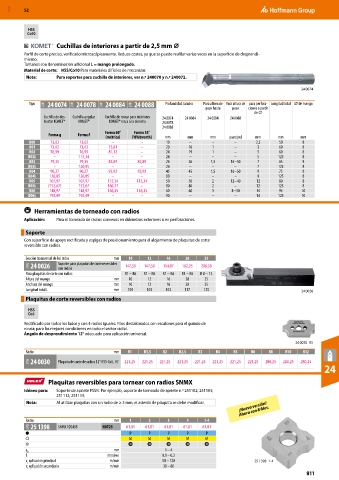

MXD 52

HSS
Co10

Cuchillas de interiores a partir de 2,5 mm ⌀
Perfil de corte preciso, verificado microscópicamente. Reduce costes, ya que se puede reafilar varias veces en la superficie de desprendi-
miento.
Tamaños con denominación adicional L = mango prolongado.
Material de corte: HSS/Co10 Para materiales difíciles de mecanizar.
Nota: Para soportes para cuchilla de interiores, ver n.º 240070 y n.º 240072.

24 0074

Tipo 24H 24 0074 24H 24 0078 24H 24 0084 24H 24 0088 Profundidad taladro Para altura de Para altura de para perfora- Longitud total ⌀ de mango
paso hasta paso ciones a partir
de ⌀
Cuchilla de des- Cuchilla angular Cuchilla de roscar para interiores 24 0074 24 0084 24 0084 24 0088
bastar KOMET® KOMET® KOMET® rosca a la derecha 24 0078
24 0088
Forma 60° Forma 55°
Forma g Forma f
( métrica) ( Whitworth) mm mm mm paso/pul mm mm mm
B00 73,02 73,02 – – 10 – – – 2,5 50 8
B01 73,02 73,02 75,81 – 20 16 1 – 3 60 8
B02 76,99 76,99 81,12 – 24 19 1 – 5 60 8
B02L – 115,34 – – 24 – – – 5 125 8
B03 79,35 79,35 82,89 82,89 26 26 1,5 16−50 7 65 8
B03L – 120,95 – – 26 – – – 7 125 8
B04 90,27 90,27 92,92 92,92 45 45 1,5 16−50 9 75 8
B04L 126,85 126,85 – – 80 – – – 9 125 8
B05 107,97 107,97 115,34 115,34 50 50 2 12−40 12 80 8
B05L (152,67) 152,67 160,77 – 80 80 2 – 12 125 8
B06 148,97 148,97 156,35 156,35 60 60 3 8−30 14 95 10
B06L 192,49 192,49 – – 90 – – – 14 125 10

Herramientas de torneado con radios
Aplicación: Para el torneado de radios convexos en diámetros exteriores o en perforaciones.
Soporte
Con superficie de apoyo rectificada y espigas de posicionamiento para el alojamiento de plaquitas de corte
reversible con radios.

Sección transversal de los lados mm 10 12 16 20 25
29W 24 0026 Soporte para plaquitas de corte reversibles 147,50 147,50 154,87 162,25 206,50
con radios
Para plaquitas de corte con radios R1 − R6 R1 − R6 R1 − R6 R1 − R6 R 8 − 12
Altura del mango mm 10 12 16 20 25
Anchura del mango mm 10 12 16 20 25
Longitud total L mm 103 103 103 117 125 24 0026
Plaquitas de corte reversibles con radios
HSS
Co5

Rectificado por todos los lados y con 4 radios iguales. Filos destalonados con escalones para el guiado de
viruta; para las mejores condiciones en todo el sector radial.
Ángulo de desprendimiento 12° adecuado para aplicación universal.
24 0030_R5
Radio mm R1 R1,5 R2 R2,5 R3 R4 R5 R6 R8 R10 R12
29W 24 0030 Plaquita de corte de radios 12° HSS-Co5, H7 221,25 221,25 221,25 221,25 221,25 221,25 221,25 221,25 280,25 280,25 280,25
24

Plaquitas reversibles para tornear con radios SNMX
Idóneo para: Soporte de apriete PSSN. Por ejemplo, soporte de torneado de apriete n.º 251102; 251103;
251112; 251113.
Nota: Al utilizar plaquitas con un radio de ≥ 3 mm, el asiento de plaquita se debe modificar. ¡Nueva versión!
Ahora con 8 filos.

Radio mm 1 2 3 4 1-4
29W 25 1398 SNMX 120408 HUT25 61,81 61,81 61,81 61,81 61,81
P P P P P
M M M M M
a p mm 1 – 4
f mm/rev. 0,1 – 0,2
v aplicación principal m/min 50 – 120 25 1398_1-4
c
v aplicación secundaria m/min 30 – 80
c
811
