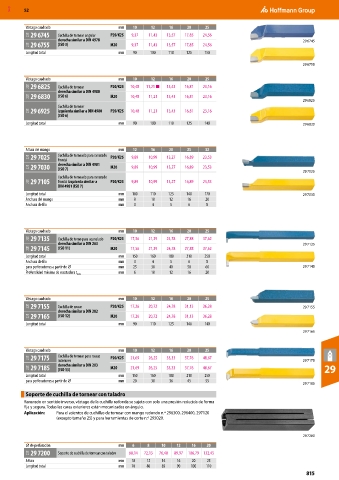

MXD 52

Vástago cuadrado mm 10 12 16 20 25
22E 29 6745 Cuchilla de tornear angular P20/K25 9,37 11,43 13,57 17,85 24,56
derecha similar a DIN 4978 29 6745
22E 29 6755 (ISO 3) M20 9,37 11,43 13,57 17,85 24,56
Longitud total mm 90 100 110 125 150

29 6755

Vástago cuadrado mm 10 12 16 20 25
22E 29 6825 Cuchilla de tornear P20/K25 10,48 11,21 ■ 13,43 16,81 23,16
derecha similar a DIN 4980
22E 29 6830 (ISO 6) M20 10,48 11,21 13,43 16,81 23,16
29 6825
Cuchilla de tornear
22E 29 6925 izquierda similar a DIN 4980 P20/K25 10,48 11,21 13,43 16,81 23,16
(ISO 6)
Longitud total mm 90 100 110 125 140 29 6830

Altura del mango mm 12 16 20 25 32
22E 29 7025 Cuchilla de torneado para ranurado P20/K25 9,89 10,99 13,27 16,89 23,53
frontal
22E 29 7030 derecha similar a DIN 4981 M20 9,89 10,99 13,27 16,89 23,53
(ISO 7)
29 7025
Cuchilla de torneado para ranurado
22E 29 7105 frontal izquierda similar a P20/K25 9,89 10,99 13,27 16,89 23,53
DIN 4981 (ISO 7)
Longitud total mm 100 110 125 140 170 29 7030
Anchura del mango mm 8 10 12 16 20
Anchura de filo mm 3 4 5 6 8

Vástago cuadrado mm 10 12 16 20 25
22E 29 7135 Cuchilla de torno para acanalado P20/K25 17,56 21,39 24,78 27,88 37,62
derecha similar a DIN 263 29 7135
22E 29 7145 (ISO 11) M20 17,56 21,39 24,78 27,88 37,62
Longitud total mm 150 160 180 210 250
Anchura de filo mm 3 4 5 6 8
para perforaciones a partir de ⌀ mm 25 30 40 50 60 29 7145
Profundidad máxima de escotadura t mm 6 10 12 16 20
máx.

Vástago cuadrado mm 10 12 16 20 25
22E 29 7155 Cuchilla de roscar P20/K25 17,26 20,72 24,78 31,13 36,28 29 7155
derecha similar a DIN 282
22E 29 7165 (ISO 12) M20 17,26 20,72 24,78 31,13 36,28
Longitud total mm 90 110 125 140 140
29 7165

Vástago cuadrado mm 10 12 16 20 25
22E 29 7175 Cuchilla de tornear para roscas P20/K25 21,69 26,25 33,33 37,76 48,67 29 7175
interiores
22E 29 7185 derecha similar a DIN 283 M20 21,69 26,25 33,33 37,76 48,67 29
(ISO 13)
Longitud total mm 150 160 180 210 250
para perforaciones a partir de ⌀ mm 20 30 36 45 55
29 7185
Soporte de cuchilla de tornear con taladro
Ranurado en sentido inverso, vástago de la cuchilla redonda se sujeta con solo una presión reducida de forma
fija y segura. Todas las caras exteriores están mecanizadas en ángulo.
Aplicación: Para el asientos de cuchillas de tornear con mango redondo n.º 296300, 296400, 297120
(excepto tamaño 25) y para herramientas de corte n.º 295020.

29 7200
⌀ de perforación mm 6 8 10 12 16 20
22E 29 7200 Soporte de cuchilla de tornear con taladro 68,14 72,13 76,40 89,97 106,79 132,45
Altura mm 10 12 14 16 20 25
Longitud total mm 70 80 85 90 100 110
