52 MXD

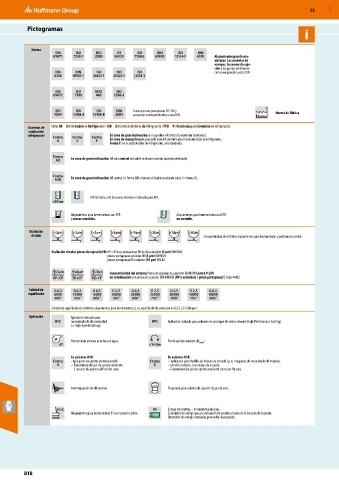

Pictogramas
i

Norma
DIN ISO DIN JIS ISO DIN ISO DIN
69871 7388-1 2080 B6339 7388-2 69893 12164-1 6359 Alojamientos para herra-
mientas. Los modelos de
mangos, la ranura de suje-
ción y los puntos de intersec-
DIN DIN ISO ISO ISO ción corresponden a esta DIN.
6358 69882-2 26623-1 26622-1 12164-3

DIN ISO MAS ISO
69872 7388 403 7388-3

ISO ISO ISO DIN Tuercas pinzas portapiezas ER / OZ y
10897 15488-A 15488-B 2084 accesorios correspondientes a esta DIN. Norma Norma de fábrica

Sistemas de Nota: AR = Alimentación de Refrigerante / AIR = Alimentación Interna de Refrigerante / PCR = Perforaciones para Conducto de refrigeración.
conducción
refrigerante Forma Forma Forma En cono de gran inclinación: no es posible AR central (asiento no taladrado).
A E F En cono de mango hueco: se puede usar AR central o axial mediante tubo de refrigerante.
Forma F: no es posible tubo de refrigerante, solo taladrado.
Forma En cono de gran inclinación: AR solo central utilizable mediante asiento (asiento perforado).
AD

Forma En cono de gran inclinación: AR central (= forma AD) o lateral utilizable mediante collar (= forma B).
ADB

AIR limitado a 50 bar como máximo o indicado para AIR.
≤50 bar

Alojamientos para herramientas con PCR Alojamientos para herramientas con PCR
y roscas cerrables. no cerrable.
Oscilación ≤2µm ≤3µm ≤5µm ≤6µm ≤10µm ≤20µm ≤30µm ≤50µm
circular Concentricidad de distintos alojamientos para herramientas y portabrocas cortos.

Oscilación circular pinzas de sujeción ER: HP = Pinzas portapiezas ER de alta precisión (2 μm) FAHRION
pinzas portapiezas estándar ER (5 μm) FAHRION
pinzas portapiezas ER estándar (10 μm) HOLEX
≤3µm ≤6µm ≤10µm Concentricidad del sistema Platos de sujeción de precisión FAHRION Centro P (CP)
HP+CP ER+CP OZ+CP en combinación con pinzas de sujeción ER FAHRION (HP o estándar) o pinza portapiezaOZ (tipo 444E).

Calidad de G 6,3 G 6,3 G 6,3 G 2,5 G 6,3 G 2,5 G 2,5 G 2,5 G 6,3
equilibrado 8000 12000 15000 18000 20000 25000 30000 40000 18000
min -1 min -1 min -1 min -1 min -1 min -1 min -1 min -1 min -1
Calidad de equilibrado de distintos alojamientos para herramientas: p. ej. equilibrado de precisión en G2,5 a 25 000 rpm.
Aplicación Aplicación indicada para
HSC mecanizado de alta velocidad HPC Aplicación indicada para volumen de arranque de viruta elevado (High-Performance-Cutting).
(= High-Speed-Cutting)

IP Herramienta estanca al polvo y al agua. Par de apriete máximo (M Dmáx ).
67 ≤14 Nm

En asientos HSK: En asientos HSK:
Forma - Aplicación en centros de mecanizado. Forma − Aplicación para husillos de frecuencia elevada (p. ej. máquinas de mecanizado de madera).
A − Transmisión del par de apriete mediante E – Simetría rotativa, sin ranuras de arrastre.
2 ranuras de arrastre al final del cono. – Transmisión del par de apriete mediante cierre por fricción.

Amortiguación de vibraciones Preparado para sistema de sujeción de punto cero.

BT-DC EH Energy Harvesting − herramienta sin pilas.
Alojamientos para herramientas BT con contacto doble ∞ Suministro de energía para la indicación de presión a través de la rotación de la punta.
Obtención de energía mediante generador incorporado.

818
