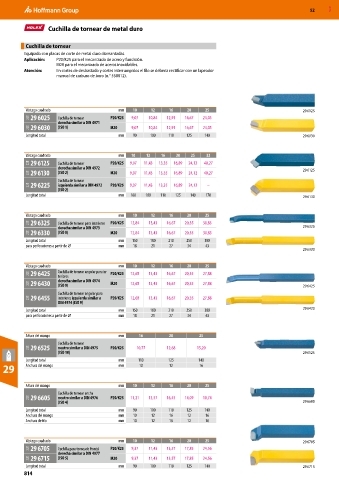

52 MXD

Cuchilla de tornear de metal duro

Cuchilla de tornear
Equipado con placas de corte de metal duro diamantadas.
Aplicación: P20/K25 para el mecanizado de acero y fundición.
M20 para el mecanizado de aceros inoxidables.
Atención: En cortes de desbastado y cortes interrumpidos el filo se debería rectificar con un lapeador
manual de carburo de boro (n.° 558812).

Vástago cuadrado mm 10 12 16 20 25 29 6025
22E 29 6025 Cuchilla de tornear P20/K25 9,07 10,84 12,91 16,67 24,05
derecha similar a DIN 4971
22E 29 6030 (ISO 1) M20 9,07 10,84 12,91 16,67 24,05
Longitud total mm 90 100 110 125 140 29 6030

Vástago cuadrado mm 10 12 16 20 25 32
22E 29 6125 Cuchilla de tornear P20/K25 9,07 11,43 13,35 16,89 24,12 40,27
derecha similar a DIN 4972 29 6125
22E 29 6130 (ISO 2) M20 9,07 11,43 13,35 16,89 24,12 40,27
Cuchilla de tornear
22E 29 6225 izquierda similar a DIN 4972 P20/K25 9,07 11,43 13,35 16,89 24,12 –
(ISO 2)
Longitud total mm 100 100 110 125 140 170 29 6130

Vástago cuadrado mm 10 12 16 20 25
22E 29 6325 Cuchilla de tornear para interiores P20/K25 12,84 13,43 16,67 20,35 30,83
derecha similar a DIN 4973 29 6325
22E 29 6330 (ISO 8) M20 12,84 13,43 16,67 20,35 30,83
Longitud total mm 150 180 210 250 300
para perforaciones a partir de ⌀ mm 18 21 27 34 43
29 6330

Vástago cuadrado mm 10 12 16 20 25
22E 29 6425 Cuchilla de tornear angular para in- P20/K25 12,68 13,43 16,67 20,35 27,88
teriores
22E 29 6430 derecha similar a DIN 4974 M20 12,68 13,43 16,67 20,35 27,88 29 6425
(ISO 9)
Cuchilla de tornear angular para
22E 29 6455 interiores izquierda similar a P20/K25 12,68 13,43 16,67 20,35 27,88
DIN 4974 (ISO 9)
Longitud total mm 150 180 210 250 300 29 6430
para perforaciones a partir de ⌀ mm 18 21 27 34 43

Altura del mango mm 16 20 25
Cuchilla de tornear
22E 29 6525 neutro similar a DIN 4975 P20/K25 10,77 12,68 15,20
(ISO 10) 29 6525
Longitud total mm 110 125 140
29 Anchura del mango mm 10 12 16

Altura del mango mm 10 12 16 20 25
Cuchilla de tornear ancha
22E 29 6605 neutro similar a DIN 4976 P20/K25 11,21 13,57 16,45 14,09 18,74
(ISO 4) 29 6605
Longitud total mm 90 100 110 125 140
Anchura del mango mm 10 12 16 12 16
Anchura de filo mm 10 12 16 12 16

Vástago cuadrado mm 10 12 16 20 25 29 6705
22E 29 6705 Cuchilla para torneado frontal P20/K25 9,37 11,43 13,57 17,85 24,56
derecha similar a DIN 4977
22E 29 6715 (ISO 5) M20 9,37 11,43 13,57 17,85 24,56
Longitud total mm 90 100 110 125 140 29 6715
814
