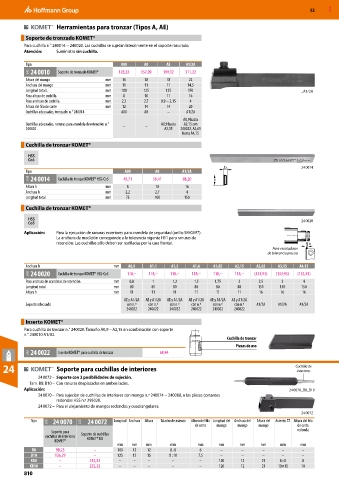

52 MXD
Herramientas para tronzar (Tipos A, AE)
Soporte de tronzado KOMET®
Para cuchilla n.° 240014 − 240020. Las cuchillas se sujetan lateralmente en el soporte ranurado.
Atención: Suministro sin cuchilla.
Tipo A00 A0 AE A1/2A
24G 24 0010 Soporte de tronzado KOMET® 128,32 157,09 199,12 311,22
Altura del mango mm 16 18 18 22
Anchura del mango mm 11 11 11 14,5
Longitud total L mm 100 125 125 170 _A1 / 2A
Para altura de cuchilla mm 8 10 11 16
Para anchura de cuchilla mm 2,2 2,7 0,9 − 2,15 4
Altura del filo de corte mm 12 14 14 20
Cuchillas adecuadas, tronzado: n.° 240014 A00 A0 – A1/2A
A0,9 hasta
Cuchillas adecuadas, ranuras para arandela de retención: n.° – – A0,9 hasta A2,15 con
240020 A2,15 240022, A2,65
hasta A4,15
Cuchilla de tronzar KOMET®
HSS
Co5
b 24 0014
Tipo A00 A0 A1/2A
24H 24 0014 Cuchilla de tronzar KOMET® HSS-Co5 49,71 58,41 88,20 h
Altura h mm 8 10 16
Anchura b mm 2,2 2,7 4
Longitud total mm 75 100 150
Cuchilla de tronzar KOMET®
HSS
Co5 24 0020
Aplicación: Para la ejecución de ranuras exteriores para arandela de seguridad (anillo SEEGER®).
La anchura de medición corresponde a la tolerancia vigente H11 para ranuras de
retención. Las cuchillas sólo deben ser reafiladas por la cara frontal. b
Para escotaduras
de tolerancia precisa
Anchura b mm A0,9 A1,1 A1,3 A1,6 A1,85 A2,15 A2,65 A3,15 A4,15
24H 24 0020 Cuchilla de tronzar KOMET® HSS-Co5 118,– 118,– 118,– 118,– 118,– 118,– (133,93) (133,93) (133,93)
Para anchura de arandelas de retención mm 0,8 1 1,2 1,5 1,75 2 2,5 3 4
Longitud total mm 80 80 80 80 80 80 150 150 150
Altura h mm 11 11 11 11 11 11 16 16 16
AE y A1/2A AE y A1/2A AE y A1/2A AE y A1/2A AE y A1/2A AE y A1/2A
Soporte adecuado con n.º con n.º con n.º con n.º con n.º con n.º A1/2A A1/2A A1/2A
240022 240022 240022 240022 240022 240022
Inserto KOMET®
Para cuchilla de tronzar n.° 240020. Tamaño A0,9 – A2,15 en combinación con soporte
n.° 240010 A1/A2.
Cuchilla de tronzar
Piezas de uso
24G 24 0022 Inserto KOMET® para cuchilla de tronzar 68,44
24 Soporte para cuchillas de interiores Cuchilla de
interiores
24 0072 – Soporte con 2 posibilidades de sujeción.
Tam. B8; B10 – Con ranuras desplazadas en ambos lados.
Aplicación: 24 0070_B8_B10
24 0070 – Para sujeción de cuchillas de interiores con mango n.º 240074 − 240088, o las piezas cortantes
redondas HSS n.º 295020.
24 0072 – Para el alojamiento de mangos redondos y cuadrangulares.
24 0072
Tipo 24G 24 0070 24G 24 0072 Longitud Anchura Altura Taladro de asiento Altura del filo Longitud del Anchura del Altura del Asiento □ Altura del filo
de corte mango mango mango de corte
redonda
Soporte para
cuchillas de interiores Soporte de cuchillas
KOMET® KD
KOMET®
mm mm mm mm mm mm mm mm mm mm
B8 98,23 – 100 12 12 8 ; 8 6 – – – – –
B10 136,29 – 125 15 15 8 ; 10 7,5 – – – – –
KD8 – 232,32 – – – – – 120 12 21 8×8 8
KD10 – 232,32 – – – – – 120 12 21 10×10 10
