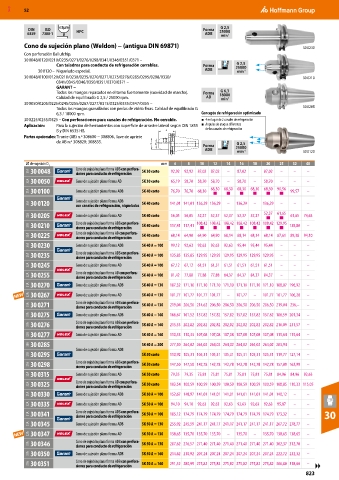

Page 823 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

≤3µm G 2,5
DIN ISO Forma
6359 7388-1 HPC ADB 25000 -1
min
Cono de sujeción plano (Weldon) − (antigua DIN 69871) 30 0230
Con perforación Ballufchip.
30 0048/0120/0210/0235/0271/0276/0298/0341/0346/0351/0371 –
G 2,5
Con taladros para conducto de refrigeración cerrables. Forma 25000
30 0120 – Niquelado especial. ADB min -1
30 0048/0100/0120/0210/0230/0235/0270/0271/0275/0276/0285/0295/0298/0330/ 30 0210
0341/0345/0346/0350/0351/0370/0371 –
GARANT −
G 6,3
Todos los mangos repasados en el torno fuertemente (suavidad de marcha). Forma 18000
Calidad de equilibrado G 2,5 / 25000 rpm. AD min -1
30 0050/0205/0225/0245/0255/0267/0277/0315/0325/0335/0347/0355 –
Todos los mangos granallados con perlas de vidrio finas. Calidad de equilibrado G 30 0205
6,3 / 18000 rpm. Concepto de refrigeración optimizado
30 0225/0255/0325 – Con perforaciones para canales de refrigeración. No cerrable. ■ 4 en lugar de 2 canales de refrigeración
Aplicación: Para la sujeción de herramientas con superficie de arrastre lateral según DIN 1835 ■ Ángulos de ataque diferentes
B y DIN 6535 HB. de los canales de refrigeración

Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete
de AB n.º 308820; 308835. G 2,5
Forma 25000
ADB min -1 30 0120
⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20 25 32 40
31A 30 0048 Cono de sujeción plano forma ADB con perfora- SK 30 corto 92,92 92,92 87,02 87,02 – 87,02 – 87,02 – – –
ciones para conducto de refrigeración
32A 30 0050 Cono de sujeción plano forma AD SK 30 corto 65,19 58,70 58,70 58,70 – 58,70 – 58,70 – – –
31A 30 0100 Cono de sujeción plano forma ADB SK 40 corto 76,70 76,70 68,30 68,30 68,30 68,30 68,30 68,30 90,56 99,57 –
■
■
■
■
■
■
31A 30 0120 Cono de sujeción plano forma ADB SK 40 corto 141,01 141,01 136,29 136,29 – 136,29 – 136,29 – – –
con canales de refrigeración, niquelados
32A 30 0205 Cono de sujeción plano forma AD SK 40 corto 56,05 56,05 52,37 52,37 52,37 52,37 52,37 52,37 61,65 61,65 74,63
■
■
31A 30 0210 Cono de sujeción plano forma ADB con perfora- SK 40 corto 117,41 117,41 108,42 108,42 108,42 108,42 108,42 108,42 129,95 138,80 –
■
ciones para conducto de refrigeración
■
■
■
■
■
■
32A 30 0225 Cono de sujeción plano forma AD con perfora- SK 40 corto 68,14 64,90 64,90 64,90 68,14 68,14 68,14 68,14 87,61 89,38 94,10
ciones para conducto de refrigeración
31A 30 0230 Cono de sujeción plano forma ADB SK 40 A = 100 99,12 92,63 92,63 92,63 92,63 95,44 95,44 95,44 – – –
31A 30 0235 Cono de sujeción plano forma ADB con perfora- SK 40 A = 100 135,85 135,85 129,95 129,95 129,95 129,95 129,95 129,95 – – –
ciones para conducto de refrigeración
32A 30 0245 Cono de sujeción plano forma AD SK 40 A = 100 67,12 67,12 61,51 61,51 61,51 61,51 61,51 61,51 – – –
32A 30 0255 Cono de sujeción plano forma AD con perfora- SK 40 A = 100 81,42 77,88 77,88 77,88 84,37 84,37 84,37 84,37 – – –
ciones para conducto de refrigeración
31A 30 0270 Cono de sujeción plano forma ADB SK 40 A = 130 187,32 171,10 171,10 171,10 171,10 171,10 171,10 171,10 188,07 196,92 –
32A 30 0267 Cono de sujeción plano forma AD SK 40 A = 130 101,77 101,77 101,77 101,77 – 101,77 – 101,77 101,77 106,20 –
31A 30 0271 Cono de sujeción plano forma ADB con perfora- SK 40 A = 130 219,04 206,50 214,62 206,50 206,50 206,50 206,50 206,50 219,04 236,– –
ciones para conducto de refrigeración
31A 30 0275 Cono de sujeción plano forma ADB SK 40 A = 160 166,67 161,52 157,82 157,82 157,82 157,82 157,82 157,82 186,59 201,34 –
31A 30 0276 Cono de sujeción plano forma ADB con perfora- SK 40 A = 160 215,35 202,82 202,82 202,82 202,82 202,82 202,82 202,82 216,09 231,57 –
ciones para conducto de refrigeración
32A 30 0277 Cono de sujeción plano forma AD SK 40 A = 160 110,33 110,33 107,08 107,08 107,08 107,08 107,08 107,08 115,64 115,64 –
31A 30 0285 SK 40 A = 200 277,30 264,02 264,02 264,02 264,02 264,02 264,02 264,02 283,94 – –
Cono de sujeción plano forma ADB
31A 30 0295 SK 50 corto 110,92 105,31 105,31 105,31 105,31 105,31 105,31 105,31 119,77 127,14 –
31A 30 0298 Cono de sujeción plano forma ADB con perfora- SK 50 corto 147,50 147,50 142,78 142,78 142,78 142,78 142,78 142,78 157,09 162,99 –
ciones para conducto de refrigeración
32A 30 0315 Cono de sujeción plano forma AD SK 50 corto 79,35 79,35 75,81 75,81 75,81 75,81 75,81 75,81 84,96 84,96 92,63
32A 30 0325 Cono de sujeción plano forma AD con perfora- SK 50 corto 103,54 100,59 100,59 100,59 100,59 100,59 100,59 100,59 108,85 110,33 115,05
ciones para conducto de refrigeración
31A 30 0330 Cono de sujeción plano forma ADB SK 50 A = 100 152,67 148,97 141,01 141,01 141,01 141,01 141,01 141,01 140,12 – –
32A 30 0335 Cono de sujeción plano forma AD SK 50 A = 100 94,10 94,10 92,63 92,63 92,63 92,63 92,63 92,63 95,87 – –
31A 30 0341 Cono de sujeción plano forma ADB con perfora- SK 50 A = 100 185,12 174,79 174,79 174,79 174,79 174,79 174,79 174,79 173,32 – – 30
ciones para conducto de refrigeración
31A 30 0345 Cono de sujeción plano forma ADB SK 50 A = 130 255,92 245,59 241,17 241,17 241,17 241,17 241,17 241,17 267,72 278,77 –

32A 30 0347 Cono de sujeción plano forma AD SK 50 A = 130 138,65 135,70 135,70 135,70 – 135,70 – 135,70 138,65 138,65 –
31A 30 0346 Cono de sujeción plano forma ADB con perfora- SK 50 A = 130 287,62 276,57 271,40 271,40 271,40 271,40 271,40 271,40 302,37 312,70 –
ciones para conducto de refrigeración
31A 30 0350 Cono de sujeción plano forma ADB SK 50 A = 160 214,62 210,92 207,24 207,24 207,24 207,24 207,24 207,24 222,72 232,32 –
31A 30 0351 Cono de sujeción plano forma ADB con perfora- SK 50 A = 160 291,32 280,99 275,82 275,82 275,82 275,82 275,82 275,82 306,80 318,60 – ▶▶
ciones para conducto de refrigeración
823
