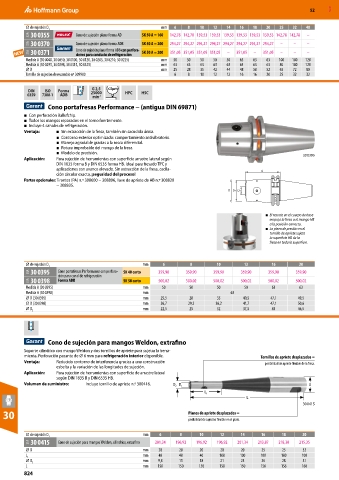

52 MXD

⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20 25 32 40
32A 30 0355 Cono de sujeción plano forma AD SK 50 A = 160 142,78 142,78 139,53 139,53 139,53 139,53 139,53 139,53 142,78 142,78 –
31A 30 0370 Cono de sujeción plano forma ADB SK 50 A = 200 294,27 294,27 294,27 294,27 294,27 294,27 294,27 294,27 – – –
31A 30 0371 Cono de sujeción plano forma ADB con perfora- SK 50 A = 200 351,05 351,05 351,05 351,05 – 351,05 – 351,05 – – –
ciones para conducto de refrigeración
Medida A (30 0048, 30 0050, 30 0100, 30 0120, 30 0205, 30 0210, 30 0225) mm 50 50 50 50 50 63 63 63 100 100 120
Medida A (30 0295, 30 0298, 30 0315, 30 0325) mm 63 63 63 63 63 63 63 63 80 100 120
⌀ D mm 25 28 35 42 44 48 50 52 65 72 80
Tornillo de sujeción de recambio nº 309900 6 8 10 12 12 16 16 20 25 32 32

G 2,5 ≤3µm
DIN ISO Forma 25000 HPC HSC
6359 7388-1 ADB -1
min
Cono portafresas Performance − (antigua DIN 69871)
■ Con perforación Ballufchip.
■ Todos los mangos repasados en el torno fuertemente.
■ Incluye 4 canales de refrigeración.
Ventaja: ■ Sin extracción de la fresa, también sin sacudida única.
■ Contorno exterior optimizado: comportamiento antivibratorio.
■ Manejo agradable gracias a la rosca diferencial.
■ Rotura improbable del mango de la fresa.
■ Modelo de precisión. 30 0395
Aplicación: Para sujeción de herramientas con superficie arrastre lateral según
DIN 1835 forma B y DIN 6535 forma HB. Ideal para fresado TPC y
aplicaciones con avance elevado. Sin extracción de la fresa, oscila- A
ción circular exacta, ¡seguridad del proceso!
Partes opcionales: Tirantes (PA) n.º 308600 − 308806, llave de apriete de AB n.º 308820
− 308835.
D D 2 D1

■ El resorte en el cuerpo de base
empuja la fresa o el mango HB
a la posición correcta.
■ La pieza de presión en el
tornillo de apriete sujeta
la superficie HB de la
fresa en toda la superficie.

⌀ de sujeción D 1 mm 6 8 10 12 16 20
31A 30 0395 Cono portafresas Performance con perfora- SK 40 corto 359,90 359,90 359,90 359,90 359,90 359,90
ción para canal de refrigeración
31A 30 0398 Forma ADB SK 50 corto 500,02 500,02 500,02 500,02 500,02 500,02
Medida A (30 0395) mm 50 50 50 50 63 63
Medida A (30 0398) mm 63
⌀ D (30 0395) mm 25,5 28 35 40,5 47,1 49,5
⌀ D (30 0398) mm 26,7 29,2 36,2 41,7 47,1 50,6
⌀ D 2 mm 22,5 25 32 37,5 43 46,5

Cono de sujeción para mangos Weldon, extrafino
Soporte cilíndrico con mango Weldon y dos tornillos de apriete para sujetar la herra-
mienta. Perforación pasante de ⌀ 6 mm para refrigeración interior disponible. Tornillos de apriete desplazados =
Ventaja: Reducido contorno de interferencia gracias a una construcción posibilidad de apriete flexible de la fresa.
esbelta y la variación de las longitudes de sujeción.
Aplicación: Para sujeción de herramientas con superficie de arrastre lateral
según DIN 1835 B y DIN 6535 HB.
Volumen de suministro: Incluye tornillo de apriete n.º 300416. D 2 D 1 D
L 1
L
30 0415
30 Planos de apriete desplazados =
posibilidad de sujeción flexible en el plato.

⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20
31A 30 0415 Cono de sujeción para mangos Weldon, cilíndrico, extrafino 201,34 196,92 196,92 196,92 201,34 213,87 218,30 215,35
⌀ D mm 20 20 20 20 20 25 25 32
L 1 mm 40 40 40 100 100 100 100 100
⌀ D 2 mm 9,8 15 18 21 23 26 28 31
L mm 150 150 150 150 150 156 156 160
824
