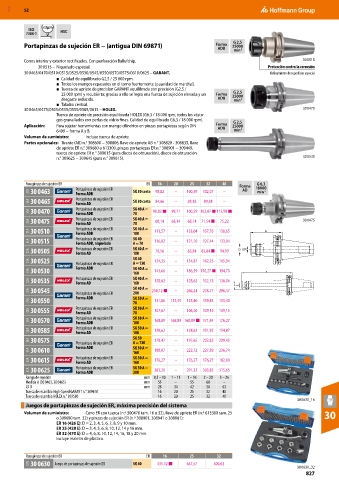

Portapinzas de sujeción ER − (antigua DIN 69871) Forma 25000
ADB
min
-1
Conos interior y exterior rectificados. Con perforación Ballufchip. 30 0515
30 0515 – Niquelado especial. Protección contra la corrosión
30 0463/0470/0510/0515/0525/0530/0545/0550/0570/0575/0610/0625 – GARANT. Refinamiento de superficies especial
■ Calidad de equilibrado G2,5 / 25 000 rpm.
■ Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!).
■ Tuerca de apriete de precisión GARANT equilibrada con precisión (G2,5 /
G 2,5
25 000 rpm) y recubierta; gracias a ello se logra una fuerza de sujeción elevada y un Forma 25000
desgaste reducido. ADB min -1
■ Taladro central.
30 0465/0475/0505/0535/0555/0585/0615 – HOLEX. 30 0470
Tuerca de apriete de precisión equilibrada HOLEX (G6,3 / 18 000 rpm, todos los vásta-
gos granallados con perlas de vidrio finas. Calidad de equilibrado G6,3 / 18 000 rpm). G 2,5
Aplicación: Para sujetar herramientas con mango cilíndrico en pinzas portapiezas según DIN Forma 25000
ADB
6499 − forma A y B. min -1
Volumen de suministro: Incluye tuerca de apriete.
Partes opcionales: Tirante (AB) n.° 308600 − 308806, llave de apriete AB n.° 308820 - 308835, llave
de apriete ER n.° 309680 o 613300, pinzas portapiezas ER n.° 308901 − 309449,
tuerca de apriete ER n.° 309615 (para discos de obturación), discos de obturación
n.° 309625 − 309645 (para n.° 309615). 30 0530

G 6,3
Para pinzas de sujeción ER ER 16 20 25 32 40 Forma 18000
31A 30 0463 Portapinzas de sujeción ER SK 30 corto 98,82 – 100,59 102,07 – AD min -1
Forma ADB
32A 30 0465 Portapinzas de sujeción ER SK 30 corto 84,66 – 89,38 89,38 –
Forma AD
31A 30 0470 Portapinzas de sujeción ER SK 40 A = 98,82 ■ 99,71 100,59 102,07 ■ 112,98 ■
70
Forma ADB
32A 30 0475 Portapinzas de sujeción ER SK 40 A = 68,14 68,14 68,14 71,54 ■ 75,22 30 0475
70
Forma AD
31A 30 0510 Portapinzas de sujeción ER SK 40 A = 113,57 – 133,04 137,76 138,65
100
Forma ADB
31A 30 0515 Portapinzas de sujeción ER SK 40 116,82 – 121,10 127,44 133,04
A = 70
Forma ADB, niquelada
32A 30 0505 Portapinzas de sujeción ER SK 40 A = 76,56 – 85,84 85,84 ■ 94,99
100
Forma AD
31A 30 0525 Portapinzas de sujeción ER SK 40 124,35 – 154,87 162,25 165,94
A = 130
31A 30 0530 Forma ADB SK 40 A = 143,66 – 186,59 190,27 ■ 194,70
160
32A 30 0535 Portapinzas de sujeción ER SK 40 A = 128,62 – 128,62 132,75 138,06
Forma AD
160
31A 30 0545 Portapinzas de sujeción ER SK 40 A = 258,12 ■ – 266,24 278,77 296,47
200
31A 30 0550 Forma ADB SK 50 A = 131,86 132,45 135,40 139,83 153,40
70
32A 30 0555 Portapinzas de sujeción ER SK 50 A = 107,67 – 106,20 109,15 109,15
Forma AD
70
31A 30 0570 Portapinzas de sujeción ER SK 50 A = 168,89 168,89 168,89 ■ 171,84 176,27
100
Forma ADB
32A 30 0585 Portapinzas de sujeción ER SK 50 A = 128,62 – 128,62 151,92 154,87
100
Forma AD
31A 30 0575 Portapinzas de sujeción ER SK 50 178,47 – 197,65 202,82 209,45
A = 130
31A 30 0610 Forma ADB SK 50 A = 188,07 – 222,72 227,89 236,74
160
32A 30 0615 Portapinzas de sujeción ER SK 50 A = 176,27 – 176,27 176,27 182,90
Forma AD
160
31A 30 0625 Portapinzas de sujeción ER SK 50 A = 283,20 – 291,32 303,85 315,65
200
Forma ADB
Rango de sujeción mm 0,5 – 10 1 – 13 1 – 16 2 – 20 3 – 26
Medida A (30 0463, 30 0465) mm 55 – 55 60 –
⌀ D mm 28 34 42 50 63
Tuerca de recambio High-Speed GARANT n.° 309610 16 20 25 32 40
Tuerca de recambio HOLEX n.° 309580 16 20 25 32 40
30 0630_16
Juegos de portapinzas de sujeción ER, máxima precisión del sistema
Volumen de suministro: Cono ER con tuerca (n.º 300470 tam. 16 o 32), llave de apriete ER (n.º 613300 tam. 25 30
o 309680 tam. 32) y pinzas de sujeción ER (n.º 308901, 308941 o 308981):
ER 16 (426 E): D = 2, 3, 4, 5, 6, 7, 8, 9 y 10 mm.
ER 25 (428 E): D = 3, 4, 5, 6, 8, 10, 12, 14 y 16 mm.
ER 32 (470 E): D = 4, 6, 8, 10, 12, 14, 16, 18 y 20 mm.
Incluye maletín de plástico.
Para pinzas de sujeción ER ER 16 25 32
37D 30 0630 Juego de portapinzas de sujeción ER SK 40 435,12 ■ 467,57 500,02 30 0630_32
