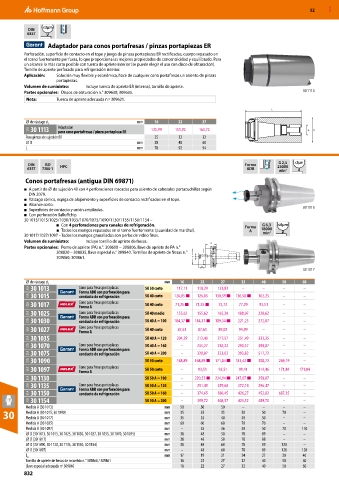

52 MXD

≤3µm
DIN
6357

Adaptador para conos portafresas / pinzas portapiezas ER
Perforación, superficie de contacto en el tope y juego de pinzas portapiezas ER rectificadas, cuerpo repasado en
el torno fuertemente por fuera, lo que proporciona las mejores propiedades de concentricidad y equilibrado. Para
un alcance lo más corto posible con tuerca de apriete interior (se puede elegir el uso con disco de obturación).
Tornillo de apriete perforado para refrigeración interior.
Aplicación: Solución muy flexible y económica, hace de cualquier cono portafresas un asiento de pinzas
portapiezas.
Volumen de suministro: Incluye tuerca de apriete ER (interna), tornillo de apriete.
Partes opcionales: Discos de obturación n.° 309630; 309635. 30 1113
Nota: Tuerca de apriete adecuada n.º 309621.

⌀ de vástago d 1 mm 16 22 27
31A 30 1113 Adaptador 135,99 151,92 163,72
para cono portafresas / pinza portapieza ER
Para pinzas de sujeción ER 25 32 32
⌀ D mm 38 48 60
L mm 78 92 94

G 2,5 ≤5µm
DIN ISO Forma
6357 7388-1 HPC ADB 25000 -1
min
Conos portafresas (antigua DIN 69871)
■ A partir de ⌀ de sujeción 40 con 4 perforaciones roscadas para asiento de cabezales portacuchillas según
DIN 2079.
■ Vástago cónico, espiga de alojamiento y superficies de contacto rectificados en el tope.
■ Alcance corto.
■ Superficies de contacto y unión ampliadas. 30 1015
■ Con perforación Balluffchip.
30 1013/1015/1025/1030/1035/1070/1075/1090/1130/1135/1150/1154 –
■ Con 4 perforaciones para canales de refrigeración. Forma G 6,3 ≤6µm
■ Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!). A 18000
-1
30 1017/1027/1097 – Todos los mangos granallados con perlas de vidrio finas. min
Volumen de suministro: Incluye tornillo de apriete de fresas.
Partes opcionales: Perno de apriete (PA) n.°. 308600 − 308806, llave de apriete de PA n.°
308820 – 308835, llave especial n.° 309840. Tornillos de apriete de fresas n.°
309860; 309861.

30 1017
⌀ de vástago d 1 mm 16 22 27 32 40 50 60
31A 30 1013 Cono para fresas portaplacas SK 30 corto 117,11 118,29 121,83 – – – –
Forma ADB con perforación para
31A 30 1015 conducto de refrigeración SK 40 corto 126,85 ■ 126,85 130,39 ■ 136,58 ■ 162,25 – –
32A 30 1017 Cono para fresas portaplacas SK 40 corto 71,25 ■ 71,25 ■ 72,72 77,29 93,51 – –
Forma A
31A 30 1025 Cono para fresas portaplacas SK 40 medio 155,62 155,62 165,20 188,07 228,62 – –
Forma ADB con perforación para
31A 30 1030 conducto de refrigeración SK 40 A = 100 184,37 ■ 184,37 ■ 189,54 ■ 221,25 272,87 – –
32A 30 1027 Cono para fresas portaplacas SK 40 corto 87,61 87,61 89,09 94,99 – – –
Forma A
31A 30 1035 SK 40 A = 120 204,29 212,40 217,57 251,49 333,35 – –
31A 30 1070 Cono para fresas portaplacas SK 40 A = 160 – 235,27 238,22 290,57 390,87 – –
Forma ADB con perforación para
31A 30 1075 conducto de refrigeración SK 40 A = 200 – 320,07 323,02 393,82 517,72 – –
31A 30 1090 SK 50 corto 168,89 168,89 ■ 171,84 ■ 181,42 ■ 208,72 269,19 –
32A 30 1097 Cono para fresas portaplacas SK 50 corto – 93,51 93,51 99,41 114,46 171,84 171,84
Forma A
31A 30 1130 SK 50 A = 100 – 220,52 ■ 224,94 ■ 247,07 ■ 258,87 – –
31A 30 1135 Cono para fresas portaplacas SK 50 A = 120 – 251,49 259,60 272,14 296,47 – –
Forma ADB con perforación para
31A 30 1150 conducto de refrigeración SK 50 A = 160 – 374,65 386,45 426,27 452,82 687,35 –
31A 30 1154 SK 50 A = 200 – 399,72 408,57 423,32 489,70 – –
Medida A (30 1013) mm 50 50 50 – – – –
30 Medida A (30 1015, 30 1090) mm 35 35 35 50 50 70 – –
–
35
mm
35
50
40
Medida A (30 1017)
50
Medida A (30 1025) mm 60 60 60 70 70 – –
Medida A (30 1097) mm – 35 36 50 50 70 110
⌀ D (30 1013, 30 1015, 30 1025, 30 1030, 30 1027, 30 1035, 30 1070, 30 1075) mm 38 48 50 78 89 – –
⌀ D (30 1017) mm 38 48 50 78 88 – –
⌀ D (30 1090, 30 1130, 30 1135, 30 1150, 30 1154) mm 38 48 60 78 89 120 –
⌀ D (30 1097) mm – 48 60 78 89 128 128
L 4 mm 17 19 21 24 27 30 40
Tornillo de apriete de fresas de recambio n.° 309860 / 309861 16 22 27 32 40 50 60
Llave especial adecuada nº 309840 16 22 27 32 40 50 60
