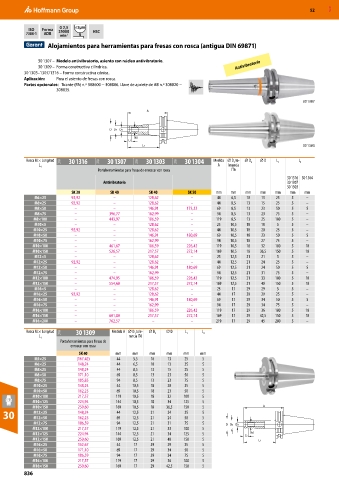

Alojamientos para herramientas para fresas con rosca (antigua DIN 69871)
30 1307 – Modelo antivibratorio, asiento con núcleo antivibratorio.
30 1309 – Forma constructiva cilíndrica. Antivibratorio
30 1303–1307/1316 – Forma constructiva cónica.
Aplicación: Para el asiento de fresas con rosca.
Partes opcionales: Tirante (PA) n.º 308600 − 308806. Llave de apriete de AB n.º 308820 −
308835.

30 1307

30 1303

Rosca M × Longitud 31A 30 1316 31A 30 1307 31A 30 1303 31A 30 1304 Medida ⌀ D to- ⌀ D 2 ⌀ D L 1 L 2
1
L 1 A lerancia
Portaherramientas para fresas de enroscar con rosca IT6
30 1316 30 1304
Antivibratorio 30 1307
30 1303
SK 30 SK 40 SK 40 SK 50 mm mm mm mm mm mm mm
M6×25 92,92 – 128,62 – 44 6,5 10 13 25 5 –
M8×25 92,92 – 128,62 – 44 8,5 13 15 25 5 –
M8×50 – – 146,91 173,32 69 8,5 13 23 50 5 5
M8×75 – 396,77 162,99 – 94 8,5 13 23 75 5 –
M8×100 – 443,97 186,59 – 119 8,5 13 25 100 5 –
M10×5 – – 128,62 – 25 10,5 18 18 5 5 –
M10×25 92,92 – 128,62 – 44 10,5 18 20 25 5 –
M10×50 – – 146,91 180,69 69 10,5 18 23 50 5 5
M10×75 – – 162,99 – 94 10,5 18 27 75 5 –
M10×100 – 461,67 186,59 226,42 119 10,5 18 32 100 5 10
M10×150 – 526,57 217,57 272,14 169 10,5 18 36,5 150 5 10
M12×5 – – 128,62 – 25 12,5 21 21 5 5 –
M12×25 92,92 – 128,62 – 44 12,5 21 24 25 5 –
M12×50 – – 146,91 180,69 69 12,5 21 24 50 5 5
M12×75 – – 162,99 – 94 12,5 21 31 75 5 –
M12×100 – 474,95 186,59 226,42 119 12,5 21 33 100 5 10
M12×150 – 554,60 217,57 272,14 169 12,5 21 40 150 5 10
M16×5 – – 128,62 – 25 17 29 29 5 5 –
M16×25 92,92 – 128,62 – 44 17 29 29 25 5 –
M16×50 – – 146,91 180,69 69 17 29 34 50 5 5
M16×75 – – 162,99 – 94 17 29 34 75 5 –
M16×100 – – 186,59 226,42 119 17 29 36 100 5 10
M16×150 – 601,80 217,57 272,14 169 17 29 42,5 150 5 10
M16×200 – 762,57 – – 219 17 29 45 200 5 –
Rosca M × Longitud 31A 30 1309 Medida A ⌀ D tole- ⌀ D 2 ⌀ D L 1 L 2
1
L 1 rancia IT6
Portaherramientas para fresas de
enroscar con rosca
SK 40 mm mm mm mm mm mm
M5×25 (167,42) 44 5,5 10 13 25 5
M6×25 148,24 44 6,5 10 13 25 5
M8×25 148,24 44 8,5 13 15 25 5
M8×50 171,10 69 8,5 13 23 50 5
M8×75 185,85 94 8,5 13 23 75 5
M10×25 148,24 44 10,5 18 20 25 5
M10×50 162,25 69 10,5 18 23 50 5
M10×100 217,57 119 10,5 18 32 100 5
M10×125 224,94 144 10,5 18 34 125 5
M10×150 259,60 169 10,5 18 36,5 150 5
30 M12×25 148,24 44 12,5 21 24 25 5 5
M12×50
12,5
69
24
50
21
162,25
M12×75 186,59 94 12,5 21 31 75 5
M12×100 217,57 119 12,5 21 33 100 5
M12×125 224,94 144 12,5 21 34 125 5
M12×150 259,60 169 12,5 21 40 150 5
M16×25 152,67 44 17 29 29 25 5
M16×50 171,10 69 17 29 34 50 5
M16×75 186,59 94 17 29 34 75 5
M16×100 217,57 119 17 29 36 100 5
M16×150 259,60 169 17 29 42,5 150 5
