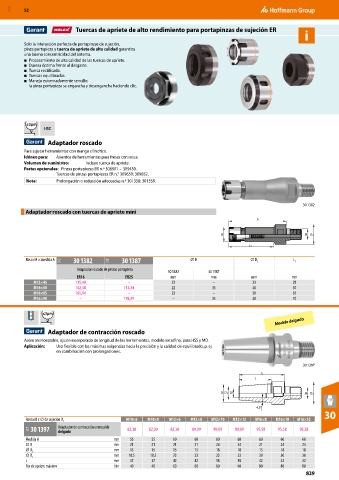

MXD 52

Tuercas de apriete de alto rendimiento para portapinzas de sujeción ER
i
Solo la interacción perfecta de portapinzas de sujeción,
pinza portapieza y tuerca de apriete de alta calidad garantiza
una buena concentricidad del sistema.
■ Procesamiento de alta calidad de las tuercas de apriete.
■ Dureza óptima frente al desgaste.
■ Tuerca rectificada.
■ Tuercas equilibradas.
■ Manejo extremadamente sencillo:
la pinza portapieza se engancha y desengancha haciendo clic.

≤3µm
HSC

Adaptador roscado
Para sujetar herramientas con mango cilíndrico.
Idóneo para: Asientos de herramientas para fresas con rosca.
Volumen de suministro: Incluye tuerca de apriete.
Partes opcionales: Pinzas portapiezas ER n.º 308901 − 309430.
Tuercas de pinzas portapiezas ER n.° 309650; 309652.
Nota: Prolongación o reducción adecuadas n.º 301358; 301359.

30 1382
Adaptador roscado con tuercas de apriete mini

Rosca M × medida A 31Z 30 1382 31Z 30 1387 ⌀ D ⌀ D 2 L 1
Adaptador roscado de pinzas portapieza
30 1382 30 1387
ER16 ER25 mm mm mm mm
M12×45 135,40 – 22 – 23 28
M16×50 142,48 115,34 22 35 30 30
M16×85 165,94 – 22 – 30 65
M16×90 – 193,97 – 35 30 70

≤3µm
Modelo delgado
Adaptador de contracción roscado
Acero termoestable, ajuste incorporado de longitud de las herramientas, modelo extrafino, para HSS y MD.
Aplicación: Uso flexible con las máximas exigencias hacia la precisión y la calidad de equilibrado, p. ej.
en combinación con prolongaciones.

30 1397

30
Rosca M x ⌀ de sujeción D 1 M10×6 M10×8 M12×6 M12×8 M12×10 M12×12 M16×8 M16×10 M16×12

31Z 30 1397 Adaptador de contracción enroscable 82,30 82,30 82,30 89,09 89,09 89,09 95,58 95,58 95,58
delgado
Medida A mm 55 55 60 60 60 60 60 60 60
⌀ D mm 21 21 21 21 24 24 21 24 24
⌀ D 2 mm 15 15 15 15 18 18 15 18 18
⌀ D 3 mm 18,5 18,5 23 23 23 23 30 30 30
L mm 37 37 42 42 38 38 42 42 42
Par de apriete máximo Nm 40 40 60 60 60 60 80 80 80
